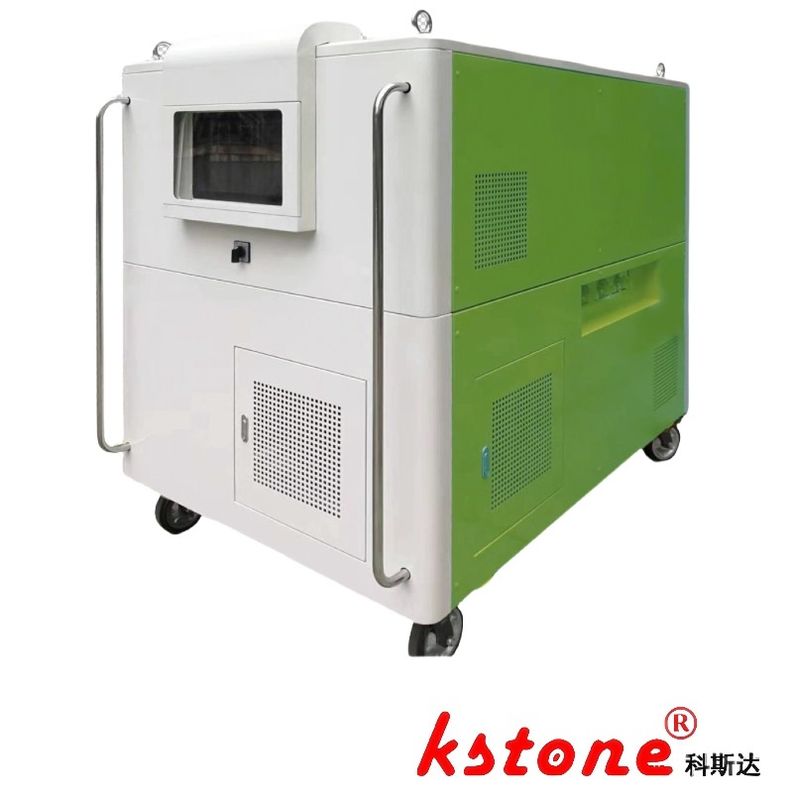

SF6 N2 C4F7N Gasmengsysteem Mengtoestel Industrieel

  • SF6 N2 C4F7N Gas Blending System Mixing Device Industrial Grade [KSLF-28/30WY20/NZ]
  • SF6 N2 C4F7N Gas Blending System Mixing Device Industrial Grade [KSLF-28/30WY20/NZ]
Plaats van herkomst Sjanghai
Merknaam KSTONE
Certificering ISO9000
Modelnummer KSLF-28/30WY20/NZ
Min. bestelaantal 1
Prijs $2000-$100000
Verpakking Details Karton / houten doos
Levertijd 60 dagen
Betalingscondities T/T
Levering vermogen 100

Neem contact met me op voor gratis samples en coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden we 24-uurs online hulp.

x
Productdetails
Markeren

SF6-gasmengsysteem

,

C4F7N-gasmengsysteem

,

SF6-gasmengtoestel
Laat een bericht achter
Productomschrijving
KSLF-28/30WY20/NZ Gasmengsysteem SF6/N2/C4F7N Mengoplossing

Overzicht van het systeem

kstoneis een aanbevolen fabrikant van gemengde gasapparatuur voor China State Grid, volgens het document 2022 (290).


Deze industriële gasmengeenheid is ontworpen voor het opblazen van SF6/N2-mengsels en ondersteunt toepassingen zoals SF6/CF4, SF6/AIR en C4F7N/CO2-menging.Het is geoptimaliseerd voor de milieuprogramma's van het staatsnet.Het apparaat integreert vacuümpomping, nauwkeurig mengen van gassen en laadfuncties via een zuigercompressorsysteem, een filtratiemodule,en intelligente regelkleppen.

Technische configuratie tabel

Component SF6-compressor N2-compressor Compressor voor het opladen van gemengd gas
Type luchtgekoelde zuiger luchtgekoelde zuiger luchtgekoelde zuiger
Theoretische doorstroming 14 m3/h 14 m3/h 30 m3/h
Max. ontladingsdruk 2 MPa 2 MPa 5 MPa
Toegestane werkdruk 1 MPa 1 MPa 1 MPa
Zuigdrukbereik 53 kPa ~ 0,5 MPa 53 kPa ~ 0,5 MPa 53 kPa ~ 0,5 MPa
Max. Ontladingstemperatuur 130°C 130°C 130°C
Glijsysteem met een gewicht van niet meer dan 30 g/m2 met een gewicht van niet meer dan 30 g/m2 met een gewicht van niet meer dan 30 g/m2
Vermogenscategorie 2.2 kW (3Φ 380V 50Hz) 2.2 kW (3Φ 380V 50Hz) 11 kW (3Φ 380V 50Hz)
Vacuümpomp 54 m3/h pompvermogen - -
Ultieme vacuüm ≤ 10 Pa (PRO-200-olie gesmeerd) - -

Operationeel vermogen

  • Gasmengprecisie: Verschijnt een tolerantie van 3:7 SF6/N2 ratio binnen ±0,5%
  • Omgevingstoepassingen: ondersteunt gasmengsels met een lage GWP voor GIS-schakelapparatuur
  • System Functies: vacuümpomping (≤10Pa), dynamisch gasmengsel, hoogdrukladen (tot 5MPa)

Specificaties van de apparatuur

Parameter Specificatie
Modelcode KSLF-28/30WY20/NZ
Nominale mengcapaciteit 10 Nm3/h
Toepasselijke gasmengsels SF6/N2, SF6/CF4, C4F7N/CO2, enz.
Controlesysteem PLC-gebaseerd met touchscreen-interface
Filtratie nauwkeurigheid 0.1 μm (deeltjes) / 3 ppm (vocht)
Afmetingen (L × W × H) 1800 × 1000 × 1500 mm
Stroomvoorziening 3Φ 380V 50Hz, in totaal 15,4 kW
