Toepassingsgebied
De "C4" die in deze handleiding wordt gespecificeerd, verwijst naar C4-menggas, doorgaans met een C4-aandeel van minder dan 10%. De vacuümpomp die in dit apparaat is geconfigureerd, is alleen bedoeld voor het evacueren van de pijpleiding van de apparatuur; indien nodig kan een grotere vacuümeenheid worden geconfigureerd.
Dit apparaat is geschikt voor het terugwinnen, zuiveren en bijvullen van C4-menggas in energiebedrijven, elektriciteitscentrales, transmissie-onderstations, hoogspanningsschakelaarfabrieken, elektrische onderzoeksinstituten en energiebedrijven. Het is vooral van toepassing voor installatie en onderhoud ter plaatse van 110KV～550KV GIS (Gas Insulated Switchgear).
I. Referentiestandaarden voor ontwerp en fabricage
- Technische voorwaarden voor terugwinapparaat voor zwavelhexafluoridegas — DL/T 662-2009
- Technische specificatie voor SF6-terugwinning, -bijvulling en -behandelingsapparaat — Q/GDW 470-2010
- Industriële zwavelhexafluoride — GB/T 12022-2006
- Veiligheidseisen voor vacuümpompen — GB 22360-2008
- Drukvaten — GB 150.1~150.4-2011
- Akoestiek—Bepaling van geluidsvermogensniveaus van geluidsbronnen met behulp van geluidsdruk—Eenvoudige methode met behulp van een omhullend meetoppervlak over een reflecterend vlak — GB/T 3768-1996
- Naamplaatjes — GB/T 13306-2011
- Algemene technische voorwaarden voor verpakking van mechanische en elektrische producten — GB/T 13384-2008
- Ontwerpcode voor elektrische apparatuurverdeling van algemene elektrische apparatuur — GB 50055-2011
- Veiligheidseisen voor elektrische apparatuur voor meting, besturing en laboratoriumgebruik—Deel 1: Algemene eisen — GB 4793.1-1995
- Elektrische apparatuur van industriële machines—Deel 1: Algemene technische voorwaarden — GB 5226.1-2008
- Grafische indicatoren voor verpakking, opslag en transport — GB/T 191-2008
II. Belangrijkste functies en kenmerken
Algemene functies
Het apparaat ondersteunt vacuümpompen, vacuümmeting, C4-terugwinning, C4-vulling en C4-opslag.
Terugwinningssysteem
- Kerncomponent: olievrije hogedrukcompressor, met een luchtgekoeld structureel ontwerp voor het hele systeem.
- Beschermingsapparaten: Drukregelaars en magneetondersteunde solenoïdekleppen zijn geconfigureerd bij de in- en uitlaat van het terugwinningssysteem om schade te voorkomen door inlaat-/uitlaatdruk die de toelaatbare limiet van de compressor overschrijdt.
Vacuümpompsysteem
- Pomptype: Direct aangesloten schoepen-vacuümpomp, met een klein formaat, geen oliedamp/druppels/lekkage en een ultiem vacuüm van 10 Pa.
- Anti-olie-terugstroomapparaat: Voorkomt dat pompolie terugstroomt in de schakelinstallatie tijdens plotselinge stroomuitval of uitschakeling.
- Vacuümmeter: Zeer nauwkeurige digitale vacuümmeter voor nauwkeurige vacuümmeting, gemakkelijk te gebruiken.
- Toepassingen: Evacuatie van het apparaat zelf, vacuümactivering van filters en evacuatie van elektrische apparatuur (optionele grotere vacuümeenheid).
Zuiveringssysteem
- Filters: Geïmporteerd zeer nauwkeurig stoffilter, droogfilter en ontledingsproductfilter, dat de deeltjesgrootte van gasstof onder de 1 μm en het vochtgehalte onder de 40 ppm regelt.
- Regeneratietechnologie: Vacuümverhitting-activeringsregeneratie, waardoor het droogsysteem autonoom kan regenereren zonder demontage of vervanging van filterelementen.
Vulsysteem
Ondersteunt C4-gasbijvulling via drukbegroting of compressiedrukverhoging, waarbij gebruikers kunnen kiezen op basis van de werkelijke omstandigheden.
Elektrisch besturingssysteem
- Componenten: Elektrische componenten van bekende merken met beschermingsfuncties voor fasesequentieschakeling, lekkage, faseverlies, oververhitting en thermische relais.
- Ontwerp: Meerfasige koppelingsbesturing om schade aan de apparatuur door verkeerde bediening te voorkomen; aangepaste fasesequentiebescherming met een weerstandsspanning van 500 V voor hoge betrouwbaarheid.
Veiligheidssysteem
- Drievoudige drukbeschermingsapparaten voor explosie- en schadepreventie.
- Aarding: Uitgerust met veiligheidsaardingsbouten voor eenvoudige aarding.
- Structuur: Gesloten boxontwerp om operators te isoleren van interne machines, wat zorgt voor bescherming tegen stof, water en ruis.
Pijpleidingsysteem
- Pijpen: Hoogwaardige rode koperen pijpen met een wanddikte van ≥1,6 mm, horizontaal en verticaal gerangschikt.
- Aansluitingen: Rode koperen connectoren gebruikt voor lassen bij alle bochten en verbindingen (geen eenvoudige uitgerekte bochten), met zilver geïmpregneerd lassen voor hoge sterkte en taaiheid, waardoor geen lekkage wordt gegarandeerd.
Opslagsysteem
- Gasopslagtanks: Ontworpen, vervaardigd en getest volgens GB 150 Stalen drukvaten, elk met een uniek certificaatnummer afgegeven door nationale autoriteiten.
- Accessoires: Standaard manometers en digitale weergave van C4-druk.
Bedieningssysteem

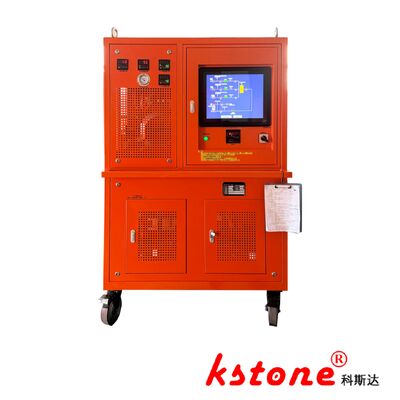

- Besturing: Volledige PLC-automatisering met een 15-inch kleurentouchscreen.
- Interface: Grafische bedieningsinterface met ingebouwde schematische diagrammen van het terugwinningsproces, die automatische bediening met één toets en handmatige bediening door te klikken op apparaatgrafieken in het schema ondersteunt.
- Veiligheid: Uitgebreide bescherming tegen verkeerde bediening, met real-time foutindicatie en probleemoplossingsrichtlijnen; Chinese taalmodus beschikbaar.
-
Systeemdiagram van C4 automatische terugwinning

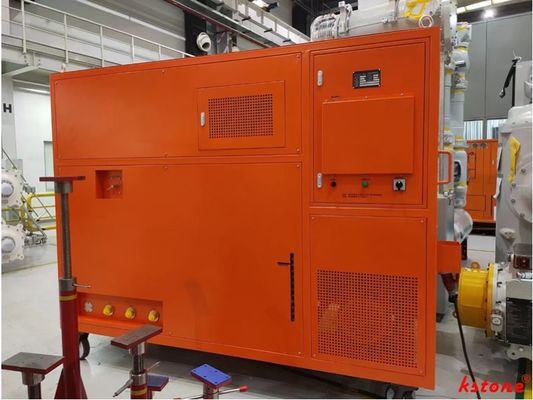

- Structuur: De hele machine is uitgerust met een gesloten metalen beschermende behuizing, met onderhoudsdeuren en -ramen gereserveerd. Universele wielen met grote diameter zijn aan de onderkant geïnstalleerd voor gemakkelijke verplaatsing, en hoogwaardige dwarsbalken maken het heffen met een vorkheftruck mogelijk. Afneembare hijsogen zijn op de vier hoeken van de bovenkant gemonteerd voor gemakkelijk hijsen.
III. Apparaatprestatieparameters
| Type |
Hoge druk, luchtgekoeld, mobiel |
| Terugwinning |
- Aanvangsdruk: 0~5MPa
- Einddruk (rest): ≤-0,1MPa
- Verplaatsing hoofcompressor (binnenlands olievrij): 30m³/h |
| Vullen |
- Vuldruk: -0,1~0,8MPa
- Gemiddelde vulsnelheid: ≥10 m³/h |
| Vacuümpompen |
- Pompsnelheid: 63 m³/h
- Merk: Laifushi |
| Jaarlijkse lekkage |
≤0,5% |
| C4-gaskwaliteit |
- Vocht: ≤40ppmV
- Oliegehalte: Geen
- Deeltjesgrootte stof: ≤0,2μm |
| Opslagcontainer |
- Opslagmodus: Gasvormig
- Volume: 400L (aanpasbaar) |
| Vacuümmeting |
Elektronische digitale vacuümmeter |
| Droogfilter |
Oplaadbaar & regenereerbaar |
| Bedrijfsmodus |
Automatisch, met ≥15-inch touchscreen |
| Voeding |
Driefasig 3Φ 380V/50Hz |
| Geluid |
≤70 dB(A) |
| Interfacespecificatie |
DN20 |
1. Belangrijkste reserveonderdelen & gereedschappen:
| Serienr. |
Naam |
Modelspecificatie |
Hoeveelheid |
| 1 |
Hogedrukgasslang |
DN20 rubberen slang, 10 m, met DN20 zelfdichtende connectoren aan beide uiteinden |
1 stuks |
| 2 |
Hogedruk-inblikslang |
Gepantserde DN8, 5 m, met kogelkraan, Chinese standaard cilinderconnector en adapter voor terugwinningsapparaat |
1 stuks |
| 4 |
Kabelhaspel |
4-aderige koperen voedingskabel (10 m, draaddiameter geconfigureerd door apparaatvermogen) |
1 set |
| 5 |
Speciaal gereedschap |
1×DN20-sleutel, 1×M36×2 mannelijke schroefdraad naar M20×1,5 vrouwelijke schroefdraadadapter |
1 set |
| 6 |
Accessoiresdoos |
Voor sleutels, connectoren, enz. |
1 stuks |
2. Prestatieparameters van de belangrijkste componenten
| Component |
Parameters |
Waarde |
| SF6-compressor |
- Type: Olievrije smering, luchtgekoeld
- Theoretische verplaatsing: 30 m³/h
- Max. afvoerdruk: 5 MPa
- Toelaatbare afvoerdruk: 4,7 MPa
- Min. zuigdruk: 53 kPa
- Max. zuigdruk: 0,2 MPa
- Max. afvoertemperatuur: 130℃
- Vermogen: 11 kW
- Voeding: 3Φ 380V 50Hz |
- - - |
| Direct aangesloten vacuümpomp (Laifushi) |
- Pompsnelheid: 63 m³/h
- Ultiem vacuüm: ≤10 Pa
- Smeermiddel: PRO100
- Vermogen: 2,2 kW
- Voeding: 3Φ 380V 50Hz |
- - - |
| Container (binnenlands koolstofstaal) |
- Categorie: Klasse II
- Ontwerpdruk: 5 MPa
- Ontwerptemperatuur: 100℃
- Volume: 400L |
- - - |
| Digitale vacuümmeter |
Binnenlands |
- - - |
| Klep |
Amerikaanse TONE |
- - - |
| Vacuümcompressor |
Binnenlands |
20 m³/h |
| PLC |
Yiwei |
- - - |
| Touchscreen |
Kunlun Werkomstandigheid |
- - - |
3m-novec-4710-isolerend-gas
Introductie
3M™ Novec™ 4710 Isolerend gas is een duurzaam alternatief voor zwavelhexafluoride (SF6) voor elektrische apparatuur
isolatie en boogblussingstoepassingen. Het biedt uitstekende diëlektrische eigenschappen, een breed scala aan bedrijfsomstandigheden
temperaturen en aanzienlijke verminderingen van de milieu-impact in vergelijking met SF6. Novec 4710-gas is niet-
ontvlambaar en heeft een grote veiligheidsmarge voor werknemers wanneer het wordt gebruikt zoals ontworpen voor de beoogde toepassingen. Dit
SF6 alternatief heeft ook belangrijke milieueigenschappen, zoals een lage aardopwarmingspotentieel (GWP) wanneer
gemengd met inerte gassen en een nul ozonafbraakpotentieel (ODP). Novec 4710-gas in pure vorm heeft een relatieve
diëlektrische sterkte die twee keer zo groot is als SF6 bij een bepaalde druk.
Op 20 december 2022 kondigde 3M aan dat het de productie van 58 Per/polyfluoroalkyl-stoffen (PFAS)-producten, waaronder perfluoroisobutyronitril (C4F7N, 3M Novec 4710) en perfluoropentanon (C5F10, 3M Novec 5110), tegen eind 2025 zal stopzetten om de impact van PFAS op het klimaat, het milieu en de ecologische gezondheid te verminderen of te elimineren.
KSTONE is een toonaangevende onderneming in China die C4- en C5-gerelateerde instrumenten en apparatuur ontwikkelt; en heeft een nauwkeurige samenwerking met 3M en Chinese C4- of C5-fabrikanten ;
