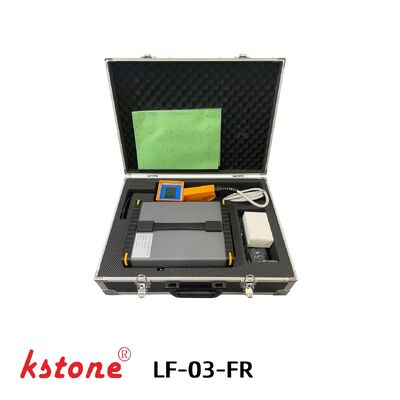

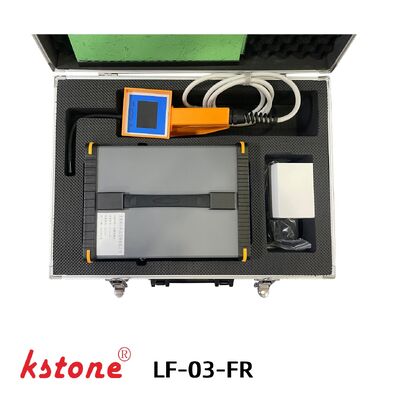

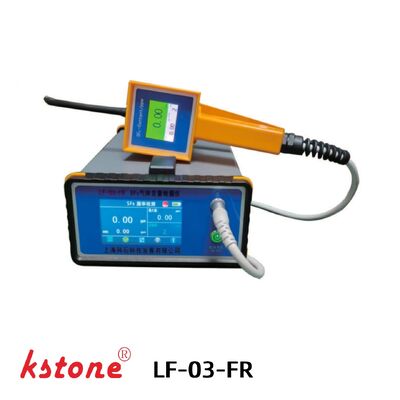

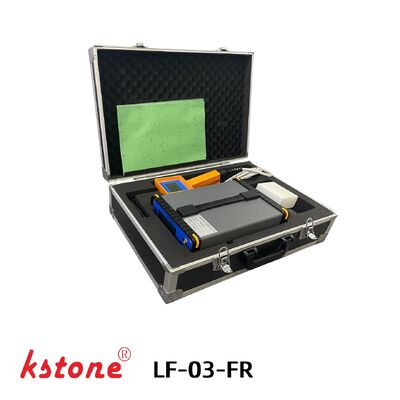

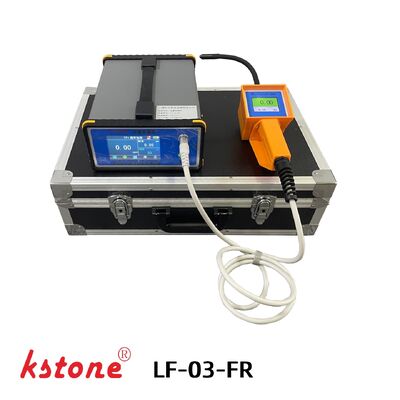

Draagbare SF6 lekdetector met 0,1 ppm gevoeligheid en NDIR-infraroodtechnologie voor GIS-inspectie
| Plaats van herkomst | Sjanghai |
|---|---|
| Merknaam | KSTONE |
| Certificering | ISO9000 |
| Modelnummer | LF-03-FR |
| Document | lf-03-fr-portable-sf6-leak-...or.pdf |
| Min. bestelaantal | 1 |
| Prijs | $10000-12000 |
| Verpakking Details | Karton houten doos |
| Levertijd | 15 werkdagen |
| Levering vermogen | 100 per jaar |
Productdetails
| Detectieprincipe | NDIR niet-dispersief infrarood | Meetbereik | 0–1000 PPM |
|---|---|---|---|
| Minimale detectielimiet | 0,1 ppm | Gevoeligheid | 0,1 ppm |
| Oplossing | 0,1 ppm | Nauwkeurigheid | ≤ ±2% FS |
Productomschrijving
Draagbare SF6 lekdetector voor GIS-inspectie en lekproeven van hoogspanningsschakelaars
Productoverzicht
LF-03-FR Portable SF6 Leak Detector is een hooggevoelige infrarood SF6 kwantitatieve lekdetector die speciaal is ontworpen voor GIS-inspectie.Onderhoud van SF6-sluiters en lekkageonderzoek van hogespanningsschakelaars.
De detector maakt gebruik van ingevoerde NDIR-infraroodsensortechnologie, die een snelle respons, uitstekende stabiliteit en een zeer nauwkeurige kwantitatieve detectie van SF6-lekken biedt.
Met een minimale detectiegevoeligheid tot 0,1 ppm kan LF-03-FR snel micro-SF6-lekkagepunten in GIS-apparatuur, onderstations en elektriciteitssystemen identificeren.
LF-03-FR is een geüpgraded model op basis van LF-01-FR en LF-02-FR platforms en kan worden gebruikt als een alternatief voor WIKA en DILO SF6 infrarood lek detectoren.
KSTONE is ook een van de organisaties die de Chinese nationale norm GB/T11023-2018 voor SF6-gasdichtheidstests van hoogspanningsschakelapparatuur heeft opgesteld.
Belangrijkste kenmerken
Hooggevoelige detectie van SF6
LF-03-FR SF6-lekdetector biedt een zeer hoge gevoeligheid met een minimale detectiegrens van maximaal 0,1 ppm voor nauwkeurige kwantitatieve SF6-lekanalyse.
Geavanceerde NDIR-infraroodtechnologie
De detector gebruikt geïmporteerde dubbelstraal-NDIR-infraroodtechnologie voor een stabiele en betrouwbare detectie van SF6-gaslekken.
Snelle reactiesnelheid
- Reactietijd ≤ 3 seconden
- Opwarmtijd ≤ 3 minuten
- Snelle detectie verbetert de efficiëntie van GIS-inspecties
Draagbaar handheld ontwerp
Compacte lichtgewicht structuur met flexibel gaashalssondeontwerp voor gemakkelijke bediening in schakelaars en GIS-systemen.
Aanraakschermbewerking
De kleuren touchscreen interface maakt intuïtieve bediening en realtime monitoring van de SF6-concentratie mogelijk.
Gehoor- en beeldwaarschuwing
Wanneer het SF6-lek boven de vooraf ingestelde waarde uitkomt:
- Geluidsalarm geactiveerd
- Schermkleur waarschuwing weergegeven
- Gelijktijdige waarschuwing aangegeven
Berekening van het lekpercentage
Het ingebouwde hooding-algoritme ondersteunt de kwantitatieve berekening van het SF6-lekkagepercentage voor het testen van GIS-apparatuur.
Lange batterijduur
De oplaadbare lithiumbatterie ondersteunt meer dan 6 uur continue werking.
Toepassingen
Inspectie van GIS-schakelapparatuur
Onderhoud van SF6-sluiters
Elektrische onderstations
Onderhoud van elektriciteitsbedrijven
Vervaardiging van hoogspanningsapparatuur
Elektrische testlaboratoria
Inspectie van SF6-gaslekken
Onderzoeksinstituten
Stroomtransmissie-systemen
Technische specificaties
| Artikel 1 | Specificatie |
|---|---|
| Model | LF-03-FR |
| Principe van opsporing | NDIR niet-dispergeend infrarood |
| Meetbereik | 0-1000 ppm |
| Minimale detectiegrens | 0.1 ppm |
| Gevoeligheid | 0.1 ppm |
| Resolutie | 0.1 ppm |
| Precisiteit | ≤ ± 2% F.S. |
| Reactietijd | ≤ 3 s |
| Opwarmtijd | ≤ 3 min |
| Detectiemethode | Geheime zuigmachine |
| Hoofddisplay | 800 * 480 kleuren LCD |
| Handle Display | 320 * 240 kleuren LCD |
| Operatie | Resistief touchscreen |
| Werkvochtigheid | ≤ 90% RH |
| Stroomvoorziening | Lithiumbatterie / AC220V |
| Batterijduur | > 6 uur |
Hoofdfuncties van de interface
De lekdetector LF-03-FR SF6 biedt een intuïtieve bedieningsinterface op het touchscreen, met inbegrip van:
- Alarmsignaal voor lekken
- Real-time lekpercentage
- Maximale waarde gedetecteerd bij deze test
- Alarm limiet weergave
- Device Info Sleutel
- Installatiefunctie
- Algorithme voor het selecteren van de steekproeven
- Nul kalibratie
Snel berekenen pagina van de dekking methode (Voer bovenstaande gegevens in om het jaarlijkse lekpercentage te berekenen)
Nul kalibratiepagina
Vaak gestelde vragen
Welke gassen kan LF-03-FR detecteren?
LF-03-FR is speciaal ontworpen voor toepassingen voor het detecteren van lekken met SF6 met een hoge gevoeligheid.
Wat is de minimale detecteerbare concentratie?
De minimale detectiegrens is 0,1 ppm.
Is LF-03-FR geschikt voor GIS-inspectie?
Ja, de detector is ontworpen voor GIS en lekkage-inspectie van hoogspanningsschakelaars.
Ondersteunt de detector kwantitatieve lekanalyse?
De detector ondersteunt kwantitatieve detectie van SF6-lekken en de berekening van het lekpercentage.
Kan LF-03-FR WIKA of DILO detectoren vervangen?
LF-03-FR kan worden gebruikt als alternatief voor WIKA en DILO infrarood SF6 lekdetectoren.
Heeft u professionele SF6-lekkage-detectieoplossingen nodig?
KSTONE levert professionele apparatuur voor het detecteren en behandelen van SF6-gassen voor:
- GIS-fabrikanten
- Elektriciteitsbedrijven
- Ondernemingen voor elektrisch onderhoud
- Hoogspanningslaboratoria
Neem vandaag nog contact met ons op voor technische ondersteuning en een offerte.
Verzoek een offerte voor lekdetectieapparatuur SF6
Stuur ons uw technische eisen en toepassingsgegevens. Ons engineering team zal binnen 24 uur een geschikte oplossing voor het detecteren van SF6-lekken leveren.
