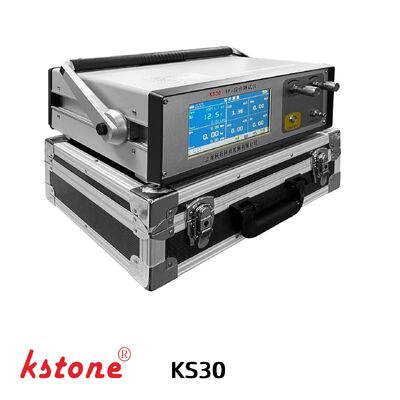

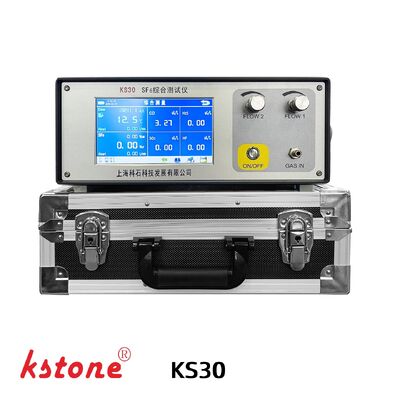

Modulaire, aanpasbare SF6-gasanalysator met dauwpunt van -80 °C tot +20 °C voor geïntegreerde multiparameteranalyse

  • Modular Customizable SF6 Gas Analyzer with Dew Point Range -80°C to +20°C for Integrated Multi-Parameter Analysis
  • Modular Customizable SF6 Gas Analyzer with Dew Point Range -80°C to +20°C for Integrated Multi-Parameter Analysis
Plaats van herkomst Sjanghai
Merknaam KSTONE
Certificering ISO9000
Modelnummer KS30
Document KS30 SF6 ANALYZER.pdf
Min. bestelaantal 1
Prijs $10000-15000
Verpakking Details Karton houten doos
Levertijd 15 werkdagen
Betalingscondities T/T
Levering vermogen 1000 eenheden per jaar
Productdetails
Dauwpuntbereik -80°C tot +20°C Ondersteunde eenheden Dauwpunt, ppmv, enz.
Nauwkeurigheid ±1°C Oplossing 0,1°C / 0,1 ppm
Markeren

Modulaire SF6-gasanalysator

,

Aanpasbare SF6-gasmeter

,

SF6-analysator met dauwpunt
Laat een bericht achter
Productomschrijving
KS30-serie SF6 uitgebreide analyser

De KS30-serie SF6 uitgebreide analyser is een modulair, multifunctioneel gasanalysesysteem ontworpen voor het testen van de SF6-gaskwaliteit in elektrische energietoepassingen. Het instrument integreert SF6-vochtmeting, SF6-zuiverheidsanalyse en SF6-ontledingsgasdetectie in één draagbaar platform.

De meeste KS30-modellen zijn modulaire, op maat gemaakte configuraties. Shanghai Kstone biedt oplossingen op maat volgens verschillende klantvereisten en toepassingsscenario's.

Als deelnemend tekenbedrijf van de Chinese energie-industrienormen DL/T 1366-2023 (SF6-gas voor elektrische apparatuur) en DL/T 1353-2024 (technische specificatie voor SF6-handlingsystemen), is de KS30-serie ontworpen om te voldoen aan de praktische vereisten van GIS-onderhoud, inbedrijfstelling van onderstations en SF6-gaskwaliteitsbeheer.

Belangrijkste functies
KS30 Series SF6 Analyzer main functions diagram
SF6 Vochtmeting
  • Dauwpunt testen
  • ppmv-conversie
  • Trace vochtanalyse
  • GIS-gasvochtigheidsmonitoring
SF6 Zuiverheidsanalyse
  • SF6-concentratietesten
  • Verificatie van de gaskwaliteit
  • Nieuwe gasacceptatiekeuring
  • Menggasanalyse
SF6 Detectie van ontledingsgas
  • SO2-monitoring
  • H2S-detectie
  • CO-analyse
  • HF-detectie
  • Evaluatie van boogontleding
Technische specificaties
SF6 Vochtanalyse
Item Specificatie
Dauwpuntbereik -80°C tot +20°C
Ondersteunde eenheden Dauwpunt, ppmv, enz.
Nauwkeurigheid ±1°C
Oplossing 0,1°C / 0,1 ppm
Gasstroomsnelheid 0,25-0,35 l/min
Debietmeter Elektronische massastroommeter
Drukmeting 0-1,0 MPa
Sondebescherming Gesinterd roestvrijstalen filter
Reactietijd
Voorwaarde Reactietijd
+20 -> -20°C Td 5 s [63%], 45 s [90%]
-20 -> -60°C Td 10 s [63%], 240 s [90%]
SF6 Zuiverheidsanalyse
Item Specificatie
Meetbereik 0-100% SF6
Nauwkeurigheid en herhaalbaarheid ±0,1%
Reactietijd 30 sec
Stroominvloed Onafhankelijk van gasstroom
SF6 Ontledingsgasanalyse
Gas Bereik Nauwkeurigheid
H2S 0-200 ppm ≤±0,5%
SO2 0-100 ppm ≤±0,5%
CO 0-1000 ppm ≤±0,5%
HF 0-10 ppm ≤±0,5%
Aanvullende parameters
Item Specificatie
Gevoeligheid 0,1 ppm
Herhaalbaarheid ≤±1%
Algemene specificaties
Item Specificatie
Voeding 220 V AC ±10%, 50 Hz
Batterijfunctie AC/DC voor tweeërlei gebruik met bescherming tegen overbelasting
Continue werking ≥5 uur
Opslagtemperatuur -40°C tot +70°C
Bedrijfstemperatuur -30°C tot +60°C
Drukbereik 0-20bar
Gegevensopslag 200 platen
Uitvoerinterface USB 1.1
Software Standaard beheersoftware met afdrukken van rapporten
Extra hulpmiddelen Toolkit voor vochtconversie
Afmetingen 132*283*308mm
Modelselectie KS30-serie
Model Zuiverheid Dauw punt SO2 H2S CO HF Gasterugwinning
KS30 ✔ ✔ ✔ ✔ ✔

KS30-6 ✔ ✔ ✔ ✔ ✔ ✔
KS30-3 ✔ ✔ ✔



KS30-T

✔ ✔ ✔

KS30-TC ✔
✔ ✔ ✔

KS30-CS ✔ ✔




KS30-4

✔ ✔ ✔ ✔
KS30-C3 ✔
✔ ✔ ✔

KS30-C4 ✔
✔ ✔ ✔ ✔
KS30-C ✔





KS30-R-*





✔
Instrumentinterfacebeschrijving
KS30 Series instrument interface diagram
Nee. Functie
1 Weergavegebied dauwpunt
2 Zuiverheid weergavegebied
3 CO-uitlezing
4 SO2 Lezen
5 H2S-lezing
6 Retoursleutel
7 Opslagsleutel
8 Sleutel afdrukken
9 Reinigingssleutel
10 Kalibratiesleutel
11 Omgevingstemperatuur en vochtigheid
Belangrijkste kenmerken
Modulair maatwerkontwerp

De meeste KS30-modellen ondersteunen flexibele modulaire configuratie volgens projectvereisten.

Geïntegreerde analyse van meerdere parameters

Combineert vocht-, zuiverheids- en ontledingsgastests in één draagbaar instrument.

Hoge nauwkeurigheidssensoren

Maakt gebruik van geïmporteerde uiterst nauwkeurige sensoren met uitstekende stabiliteit en herhaalbaarheid.

Draagbaar veldontwerp

Compacte structuur geschikt voor GIS-substations en onderhoudswerkzaamheden op locatie.

Elektronische massastroomregeling

Ingebouwde elektronische massaflowmeter zorgt voor stabiele en nauwkeurige gasbemonstering.

Intelligent gegevensbeheer

Ondersteunt gegevensopslag, USB-export en afdrukken van rapporten.

Optionele gasterugwinningsfunctie

Geselecteerde modellen ondersteunen de geïntegreerde SF6-gasterugwinningsfunctie voor een milieuvriendelijke werking.


Toepassingsscenario's
Elektrische energie-industrie
  • GIS-inbedrijfstelling
  • Onderhoud van stroomonderbrekers
  • SF6-gaskwaliteitscontrole
  • Onderhoud van onderstations
SF6-gasbeheer
  • Nieuwe gasacceptatietesten
  • Evaluatie van gerecycled gas
  • Monitoring van SF6-zuivering
  • Inspectie van gasflessen
Preventief onderhoud
  • Beoordeling van de isolatieconditie
  • Bewaking van boogafbraak
  • Foutdiagnose
  • Conditieafhankelijk onderhoud
Veelgestelde vragen
Welke parameters kan de KS30 analyseren?

De KS30 kan het dauwpunt van SF6, de zuiverheid van SF6 en afbraakgassen meten, waaronder SO2, H2S, CO en HF, afhankelijk van de modelconfiguratie.

Is de KS30 aanpasbaar?

Ja. De meeste KS30-modellen zijn modulaire, op maat gemaakte systemen die zijn ontworpen volgens de eisen van de klant.

Ondersteunt het instrument gasterugwinning?

Geselecteerde KS30-R-modellen ondersteunen geïntegreerde SF6-gasterugwinningsfunctionaliteit.

Is de analyser geschikt voor GIS-onderstations?

Ja. De KS30-serie is speciaal ontworpen voor GIS-inspectie en elektrische energieonderhoudstoepassingen.

Kunnen meetgegevens worden geëxporteerd?

Ja. De analyser ondersteunt USB-gegevensexport, het afdrukken van rapporten en interne gegevensopslag.

Bevat de analyser beheersoftware?

Ja. Standaardbeheersoftware met tools voor het afdrukken van rapporten en vochtconversietools is inbegrepen.


Alternatief voor DILO3-038R-R602

KS30

KS30-6

3-038R-R602

Zuiverheidsmeting

✓

✓

✓

Vochtigheidsmeting

✓

✓

✓

SO₂-meting

✓

✓

✓

H₂S

✓

✓

✓

CO

✓

✓

✓

HF

× (Aanpasbaar beschikbaar)

✓

✓

Gasterugwinning

×(Aanpasbaar beschikbaar)

×(Aanpasbaar beschikbaar)

✓









SF6 Zuiverheidsmeting







Meetbereik

0~100 vol.%

0~100 vol.%

0~100 vol.%

Meetnauwkeurigheid

±0,1 vol.%

±0,1 vol.%

±0,5 vol.%

Dauw punt Meting







Meetbereik

-80 ~ +20°C Dauw punt

-80 ~ +20°C Dauw punt

-60 ~ +20°C Dauw punt

Meetnauwkeurigheid

±1℃

±1℃

±2℃(>-40℃)/±3℃(<-40℃)

SO₂-meting







Meetbereik

0~100 ppm

0~100 ppm

0~100 ppm

Meetnauwkeurigheid

≤±0,5%FS

≤±0,5%FS

≤±2%FS

H₂S Meting







Meetbereik

0~200 ppm

0~200 ppm

0~100 ppm

Meetnauwkeurigheid

≤±0,5%FS

≤±0,5%FS

≤±2%FS

COMeting







Meetbereik

0~1000 ppm

0~1000 ppm

0~500 ppm

Meetnauwkeurigheid

≤±0,5%FS

≤±0,5%FS

≤±2%FS

HFMeting







Meetbereik

 /

0~10 ppm

0~10 ppm

Meetnauwkeurigheid

 /

≤±0,5%FS

≤±10%FS









Gasstroomsnelheid

0,25~0,35L/min

0,25~0,35L/min

20 l/u (SF6)≈ 0,33 l/min

Toegestane inlaatgasdruk







Gegevensopslag

200 eenheden

200 eenheden

500 eenheden

Gegevensinterface

USB

USB

USB/LAN/WLAN

Bedrijfstemperatuur

-30°C~+60°C

-30°C~+60°C

-10 °C ~ +50 °C



Waarom werken met KSTONE
  • Fabrikant van professionele gasdetectieapparatuur
  • Uitgebreide HVAC- en SF6-toepassingservaring
  • Ondersteuning voor OEM- en aangepaste oplossingen
  • Snelle technische reactie
  • Stabiele productkwaliteit van industriële kwaliteit
  • Wereldwijde B2B-exportervaring

Neem vandaag nog contact met ons op voor prijzen, technische gegevensbladen en oplossingen op maat van de SF6 uitgebreide analyser van de KS30-serie.
