KS30-H3W Multi-Parameter Isolatiemedium Analysator voor Milieuvriendelijke Schakelaars

SF₆ Sporengas-, Zuurstof- en Dauwpuntmeting voor N₂ en Droge Lucht Geïsoleerde Schakelaars

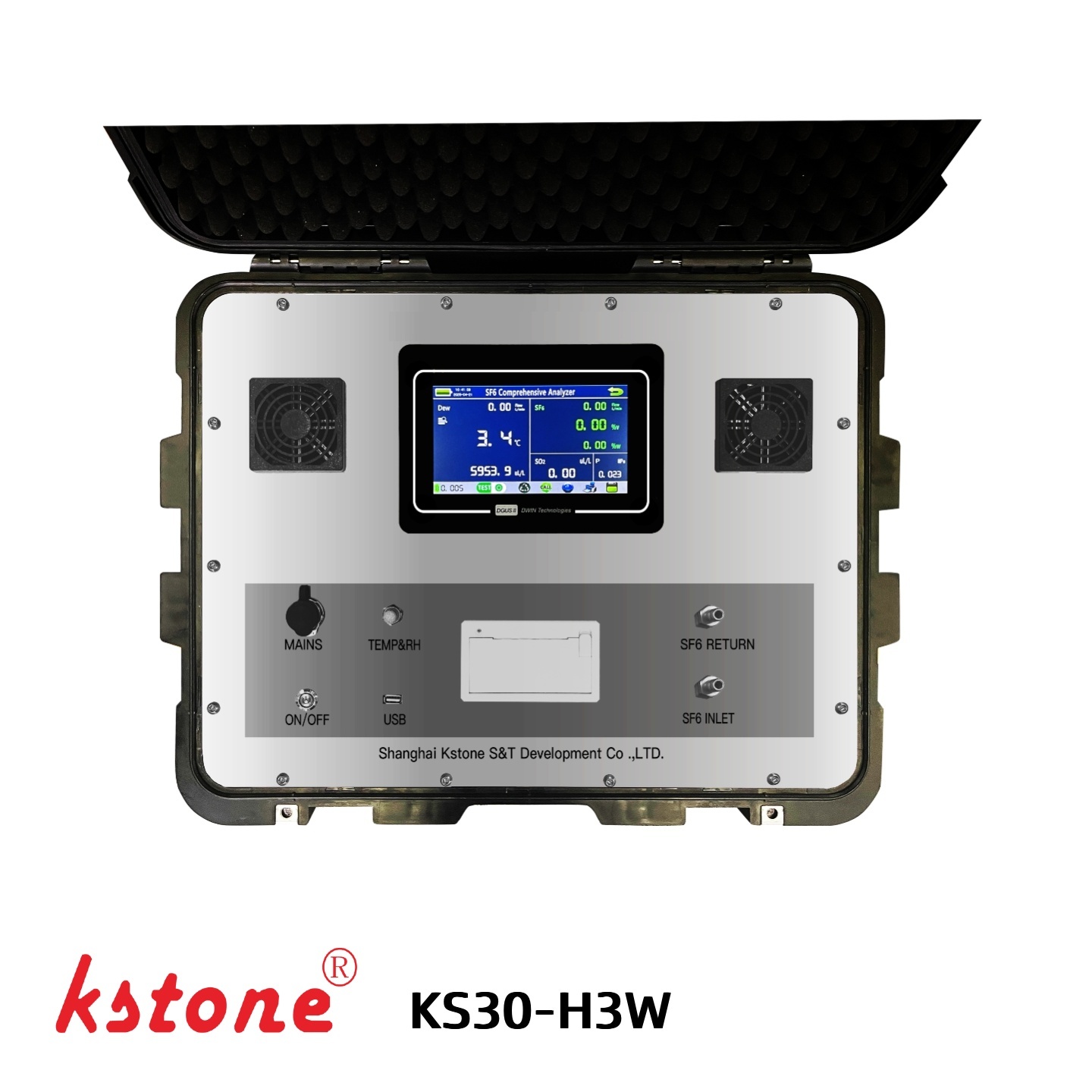

De KSTONE KS30-H3W is een multi-parameter isolatiemedium analysator ontworpen voor gas-kwaliteitstesten in milieuvriendelijke schakelaars met N₂ of droge lucht als isolatiemedium.

De analysator combineert spoor SF₆ meting, zuurstof (O₂) meting en dauwpunt meting in één draagbaar instrument. Het kan verschillende isolatiegasomgevingen identificeren door de zuurstofconcentratie te meten, waardoor het geschikt is voor zowel N₂-geïsoleerde als droge lucht-geïsoleerde schakelaars.

Met geïmporteerde hoogwaardige sensoren, een snelle microprocessor, een kleurentouchscreen en een geïntegreerd gasstroomregelsysteem, biedt de KS30-H3W snelle en gemakkelijke veldmetingen voor fabrikanten van stroomapparatuur, onderstations, onderhoudsteams en elektrische testserviceproviders.

Belangrijkste Meetfuncties

Spoor SF₆ Meting

De KS30-H3W kan sporen SF₆ detecteren in milieuvriendelijke schakelaars.

• Meetbereik: 0–3000 ppm
• Resolutie: 0,1 ppm
• Responstijd: ≤30 s

Spoor SF₆ meting kan worden gebruikt om mogelijke SF₆-contaminatie of resterende SF₆ te monitoren in isolatiegassystemen waar N₂ of droge lucht wordt gebruikt als primair isolatiemedium.

Zuurstofmeting

De analysator ondersteunt twee O₂ meetbereiken afhankelijk van het isolatiemedium.

Voor N₂-geïsoleerde schakelaars

• O₂ bereik: 0–1%

Voor droge lucht-geïsoleerde schakelaars

• O₂ bereik: 0–23%

Het O₂ meetbereik maakt het mogelijk om het instrument te gebruiken voor verschillende milieuvriendelijke schakelaar-gasomgevingen zonder dat er aparte analysatoren nodig zijn.

Dauwpunt Meting

De KS30-H3W meet het dauwpunt van het monstegas om de vochtigheidscondities binnen het isolatiegassysteem te helpen evalueren.

• Meetbereik: −80 tot +20°C
• Resolutie: 0,1°C
• Referentienauwkeurigheid: ±0,5°C

Vochtmeting is bijzonder belangrijk voor het monitoren van de gas-kwaliteit van afgesloten elektrische apparatuur en het identificeren van ongunstige vochtigheidscondities die de isolatieprestaties kunnen beïnvloeden.

Eén Analysator voor Verschillende Milieuvriendelijke Schakelaarsmedia

Milieuvriendelijke schakelaars kunnen verschillende isolatiemedia gebruiken, afhankelijk van het ontwerp van de apparatuur.

De KS30-H3W combineert meerdere metingen in één instrument, waardoor gebruikers het volgende kunnen testen:

Deze multi-parameter configuratie vermindert de noodzaak om aparte testinstrumenten mee te nemen voor verschillende gas-kwaliteitsmetingen.

Hoe de KS30-H3W Werkt

Tijdens de meting wordt het monstegas via de monstername-aansluiting in de analysator geleid.

Het geïntegreerde gasstroomsysteem helpt stabiele monsternamecondities te handhaven, terwijl de interne sensoren tegelijkertijd de vereiste gasparameters meten.

Meetproces

Schakelaar → Gasmonstername → Stromingsstabilisatie → Multi-parameter Meting → Resultaten Weergave → Gegevensopslag

Het instrument kan tegelijkertijd informatie verstrekken over:

• Spoor SF₆ concentratie
• Zuurstofconcentratie
• Dauwpunt

Meetresultaten worden direct weergegeven op het kleurentouchscreen voor gemakkelijke veldoperatie.

Belangrijkste Kenmerken

1. Multi-Parameter Meting

SF₆, O₂ en dauwpunt kunnen worden gemeten met één geïntegreerde analysator, waardoor het aantal benodigde instrumenten voor veldtesten wordt verminderd.

2. Ontworpen voor N₂ en Droge Lucht Schakelaars

Twee O₂ meetbereiken ondersteunen verschillende isolatiemediumtoepassingen:

• 0–1% O₂ voor N₂-geïsoleerde schakelaars
• 0–23% O₂ voor droge lucht-geïsoleerde schakelaars

3. Spoor SF₆ Detectie

Het instrument meet spoor SF₆ van 0 tot 3000 ppm, met een resolutie van 0,1 ppm.

4. Snelle Meetrespons

De analysator is ontworpen voor snelle veldtesten, met SF₆, O₂ en gas-samenstellingsmetingen die binnen ongeveer 30 seconden reageren onder gespecificeerde omstandigheden.

5. Geïntegreerde Stromingsregeling

Een ingebouwde drukstabilisatieklep en elektronische flowmeter helpen stabiele monstegascondities tijdens de meting te handhaven.

6. Hoogwaardige Sensoren

De analysator maakt gebruik van hoogwaardige geïmporteerde sensoren voor stabiele metingen en goede herhaalbaarheid.

7. Kleurentouchscreen Interface

Het kleurentouchscreen en de grafische gebruikersinterface vereenvoudigen de bediening en maken het mogelijk om meetresultaten en instrumentinstellingen direct op het display te bekijken.

8. Gebouwd voor Veldtesten

Het compacte instrument weegt ongeveer 3,5 kg en wordt gevoed door een lithiumbatterij, terwijl het ook AC-voeding ondersteunt voor flexibel gebruik in het veld en in de werkplaats.

Technische Specificaties

SF₆ Meting

Dauwpunt Meting

* Responstijden kunnen variëren onder verschillende meetomstandigheden. De oorspronkelijke specificatie geeft referentiewaarden van respectievelijk 30 s en 300 s aan.

Stikstof (N₂)

Zuurstof (O₂) – Laag Bereik

Voor N₂-geïsoleerde schakelaars

Zuurstof (O₂) – Hoog Bereik

Voor droge lucht-geïsoleerde schakelaars

Algemene Specificaties

Typische Toepassingen

De KS30-H3W is ontworpen voor gas-kwaliteitstesten en onderhoud van milieuvriendelijke elektrische apparatuur.

Milieuvriendelijke Schakelaars

Gebruikt om isolatiegascondities te testen in schakelaars die N₂ of droge lucht gebruiken in plaats van conventionele SF₆-gebaseerde isolatiesystemen.

Fabrikanten van Elektrische Apparatuur

Geschikt voor gas-kwaliteitsinspectie tijdens productie, assemblage en inbedrijfstelling van apparatuur.

Onderstations

Gebruikt voor veldinspectie en onderhoud van gas-geïsoleerde elektrische apparatuur.

Onderhoud van Stroomapparatuur

Biedt draagbare meting van spoor SF₆, zuurstof en dauwpunt tijdens inspectie- en onderhoudsactiviteiten.

Geschikt voor testbedrijven en serviceproviders die een compacte multi-parameter gasanalysator nodig hebben voor veldtoepassingen.

Waarom Kiezen voor de KSTONE KS30-H3W?

Meerdere Metingen in Eén Instrument

In plaats van aparte instrumenten te gebruiken voor spoor SF₆, zuurstof en dauwpunt, integreert de KS30-H3W deze metingen in één draagbaar platform.

Aanpasbaar aan Verschillende Isolatiemedia

De twee O₂ meetbereiken maken het mogelijk om dezelfde analysator te gebruiken voor zowel N₂ als droge lucht isolatietoepassingen.

Praktische Veldoperatie

Het geïntegreerde stroomregelsysteem, de touchscreen interface, de batterijvoeding en het compacte ontwerp maken het instrument geschikt voor testen ter plaatse.

Snelle Gas-Kwaliteitsbeoordeling

De combinatie van meerdere meetparameters stelt gebruikers in staat om een completer beeld te krijgen van de isolatiegascondities tijdens één testoperatie.

Gegevensbeheer en Instrumentfuncties

Naast gasmeting integreert de KS30-H3W verschillende bedrijfsfuncties die zijn ontworpen voor veldtesten.

Deze omvatten:

• Real-time meting
• Energiebeheer
• Tijdbeheer
• Bestandsopslag
• Parameterinstelling
• Kleurentouchscreen bediening
• Grafische gebruikersinterface

Meetinformatie kan direct op het instrument worden bekeken en opgeslagen voor latere referentie.

KS30-H3W in één Oogopslag

Veelgestelde Vragen

Wat meet de KS30-H3W?

De KS30-H3W is ontworpen om spoor SF₆, zuurstof en dauwpunt te meten, met ook N₂ meting volgens de gespecificeerde configuratie.

Kan de KS30-H3W worden gebruikt voor zowel N₂ als droge lucht schakelaars?

Ja. Het instrument biedt een 0–1% O₂ laag bereik voor N₂ toepassingen en een 0–23% O₂ hoog bereik voor droge lucht toepassingen.

Waarom spoor SF₆ meten in milieuvriendelijke schakelaars?

Wanneer N₂ of droge lucht wordt gebruikt als primair isolatiemedium, kan spoor SF₆ meting helpen bij het identificeren van de aanwezigheid van resterende of contaminerende SF₆ in het gassysteem.

Wat is het dauwpunt bereik?

Het dauwpunt meetbereik is −80 tot +20°C, met een resolutie van 0,1°C.

Kan het instrument worden gebruikt voor veldtesten?

Ja. De KS30-H3W is ontworpen als een draagbare analysator en ondersteunt lithiumbatterij-werking evenals AC 100–240 V voeding.

Welke industrieën kunnen de KS30-H3W gebruiken?

Typische gebruikers zijn energiebedrijven, schakelaarfabrikanten, elektrische testbedrijven, onderhoudsaannemers en andere organisaties die betrokken zijn bij de inspectie van milieuvriendelijke schakelaars.
