SF₆ Dauwpunt, Zuiverheid & SO₂ Gasanalysator met Terugwinning

KS30-3-R

3-in-1 SF₆ Gas Kwaliteitsmeting met Gas Terugwinning

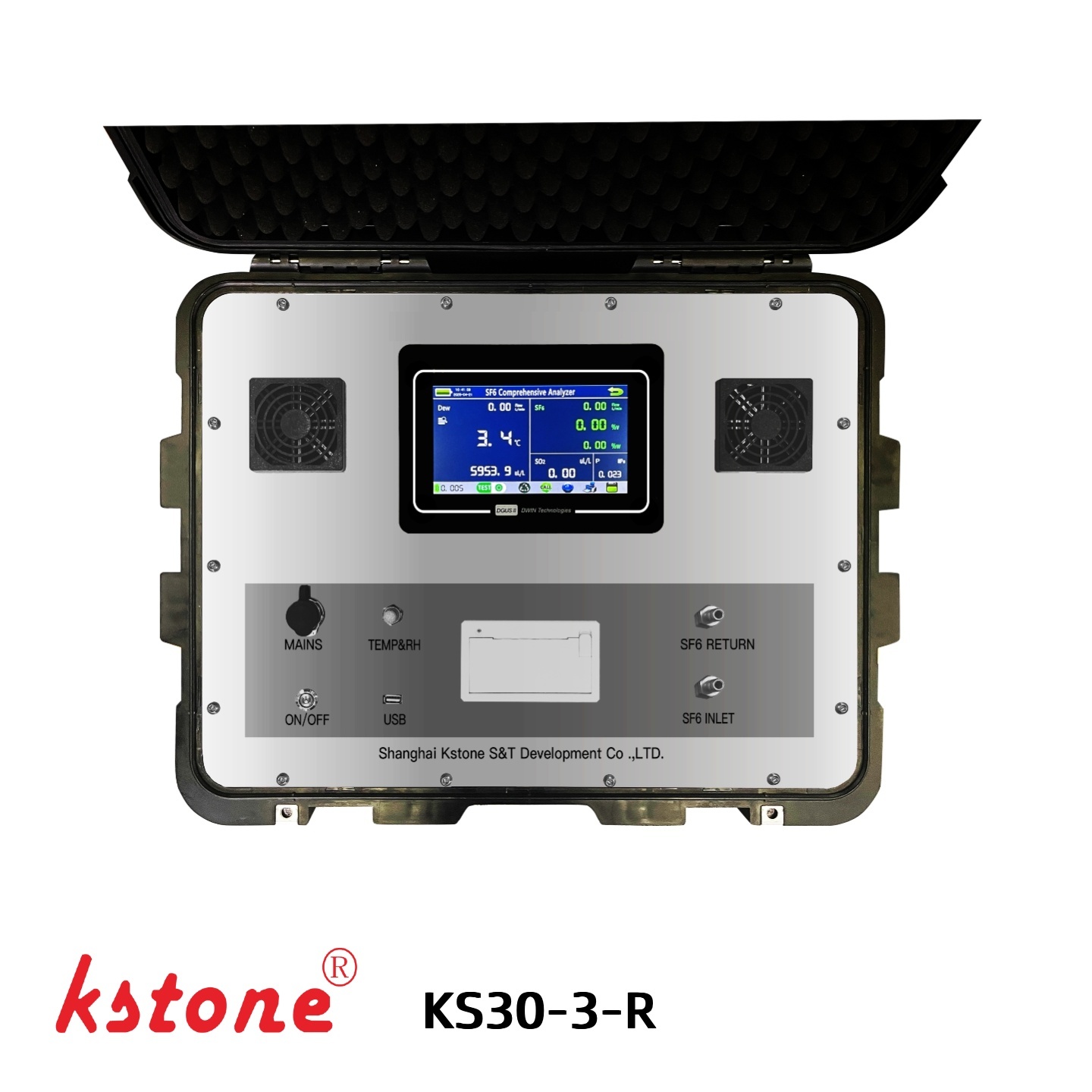

De KSTONE KS30-3-R is een draagbare SF₆ gasanalysator ontworpen voor uitgebreide gas kwaliteitsmeting en gas terugwinning tijdens onderhoud van elektrische apparatuur.

Het instrument combineert drie essentiële SF₆ gas kwaliteitsmetingen:

• SF₆ dauwpunt / vocht
• SF₆ zuiverheid
• SO₂ ontledingsproducten

Een ingebouwde gas terugwinningsfunctie maakt het mogelijk om het gemeten SF₆ na de meting terug te winnen, wat helpt bij het verminderen van onnodige SF₆ emissies tijdens routine inspectie en onderhoud.

De KS30-3-R is geschikt voor GIS, SF₆ stroomonderbrekers, gasgeïsoleerde schakelinstallaties en andere SF₆-gevulde elektrische apparatuur omvatten.

Belangrijkste Kenmerken

1. Drie-Parameter SF₆ Gas Analyse

De KS30-3-R integreert drie veelgevraagde SF₆ gas kwaliteitsmetingen in één draagbaar instrument:

Dauwpunt + SF₆ Zuiverheid + SO₂

Dit stelt operators in staat om het vochtigheidsniveau, de SF₆ concentratie en de toestand van ontledingsproducten van het gas te beoordelen zonder aparte analysatoren te gebruiken.

2. Breed Dauwpunt Meetbereik

De vochtigheidsmeetmodule biedt een dauwpunt meetbereik van:

-80°C tot +20°C

Het instrument ondersteunt ook conversie tussen dauwpunt en ppmv vochtconcentratie, waardoor de testresultaten gemakkelijker te interpreteren zijn volgens verschillende toepassingsvereisten.

De gespecificeerde nauwkeurigheid is:

±0.5°C

met vorstpuntuitvoer onder 0°C.

3. Elektronische Massastroomregeling

De analysator gebruikt een elektronische massastroommeter om de bemonsteringsstroom te regelen op:

0.25–0.35 L/min

De stroomregeling is ontworpen om stabiele bemonsteringsomstandigheden te handhaven en de invloed van stroomvariaties op het meetproces te verminderen.

4. SF₆ Zuiverheidsmeting

De geïntegreerde zuiverheidsmodule meet de SF₆ concentratie over:

0–100% SF₆

met een responstijd van:

≤30 seconden

Dit biedt een snelle indicatie van de SF₆ concentratie in de te testen apparatuur.

5. SO₂ Ontledingsproduct Detectie

De analysator kan SO₂ detecteren, een van de belangrijkste ontledingsproducten die worden gebruikt bij het evalueren van de SF₆ gasconditie.

Meetbereik: 0–100 ppm
Gevoeligheid: 0.1 ppm

De SO₂ meetmodule is geschikt voor routine-inspectie van SF₆-gevulde elektrische apparatuur.

6. Geïntegreerde SF₆ Gas Terugwinning

In tegenstelling tot een basis gas kwaliteitsanalysator, integreert de KS30-3-R een terugwinningsfunctie omvatten.

Na het meetproces kan het bemonsterde SF₆ gas worden teruggewonnen in plaats van opzettelijk in de atmosfeer te worden geloosd.

Dit maakt het instrument bijzonder geschikt voor onderhoudsomgevingen waar reductie van SF₆ emissies en gas terugwinning belangrijk zijn.

7. Draagbaar en Veldgericht Ontwerp

De compacte behuizing meet slechts:

132 * 283 * 308 mm

Het systeem ondersteunt AC/DC-werking met overlaadbeveiliging en biedt ≥5 uur batterijwerking omvatten.

Dit maakt de analysator geschikt voor veldmetingen bij onderstations en andere onderhoudslocaties voor elektrische apparatuur.

Meetfuncties

SF₆ Dauwpunt / Vocht

De vochtigheidsmodule meet het dauwpunt van SF₆ gas en ondersteunt vochtconversie naar ppmv.

Responstijd

Voor metingen onder 0°C geeft het instrument een vorstpuntuitvoer.

SF₆ Zuiverheidsanalyse

De zuiverheidsmodule meet de concentratie van SF₆ in het bemonsterde gas.

SF₆ zuiverheidsmeting geeft een snelle indicatie of het gas voldoet aan het vereiste concentratieniveau voor de toepassing.

SO₂ Ontledingsproduct Analyse

De KS30-3-R bevat een SO₂ detectiemodule voor het monitoren van SF₆ ontledingsproducten.

SO₂ meting kan worden gebruikt als onderdeel van routine SF₆ gasconditiebeoordeling na bedrijf, onderhoud of foutgerelateerde inspectie van elektrische apparatuur.

Gas Terugwinningsfunctie

De "-R" configuratie voegt een SF₆ terugwinningsfunctie toe aan het gasanalysesysteem.

Tijdens conventionele gastesten wordt normaal gesproken een kleine hoeveelheid SF₆ in de analysator geïntroduceerd voor meting. De KS30-3-R is ontworpen om het geteste gas na analyse terug te winnen.

Typisch proces

Elektrische Apparatuur

↓

SF₆ Gas Bemonstering

↓

Dauwpunt Meting

↓

SF₆ Zuiverheid Meting

↓

SO₂ Meting

↓

SF₆ Gas Terugwinning

Deze configuratie helpt bij het verminderen van onnodige SF₆ lozing tijdens herhaalde onderhoudstesten.

Meetproces

De typische operationele volgorde is:

Stap 1 — Aansluiten

Sluit de analysator aan op het SF₆ gasholte met de juiste gasslang en aansluitingen.

Stap 2 — Monstername

Een gecontroleerde hoeveelheid SF₆ gas komt de analysator binnen via het bemonsteringscircuit.

Stap 3 — Analyseren

Het instrument meet:

• Dauwpunt / vocht
• SF₆ zuiverheid
• SO₂ concentratie

Stap 4 — Opnemen

Meetgegevens kunnen in het instrument worden opgeslagen en via de USB-interface worden overgedragen.

Stap 5 — Terugwinnen

Na het testen wordt het bemonsterde SF₆ gas teruggewonnen via het geïntegreerde terugwinningssysteem.

Systeemspecificaties

Gegevensbeheer & Rapportage

De KS30-3-R ondersteunt interne opslag van maximaal 200 meetrecords omvatten.

De standaard beheer software biedt functies waaronder:

• Beheer van meetgegevens
• Afdrukken van testrapporten
• Dataoverdracht
• Conversie van dauwpunt / vocht
• Documentatie van testresultaten

Dit maakt het mogelijk om testresultaten te bewaren als onderdeel van de onderhouds- en inspectiegegevens van de apparatuur.

Sonde Bescherming

De dauwpunt sonde wordt beschermd door een roestvrijstalen gesinterd filter omvatten.

Het beschermfilter helpt de invloed van deeltjes en verontreinigingen die het sensorelement binnendringen tijdens veldmetingen te verminderen.

Dit is met name nuttig bij het testen van gas uit elektrische apparatuur waar het gascircuit kleine hoeveelheden deeltjesverontreiniging kan bevatten.

Typische Toepassingen

De KS30-3-R is ontworpen voor SF₆ gas kwaliteitsinspectie en onderhoudstoepassingen, waaronder:

• GIS gas kwaliteitsmeting
• SF₆ stroomonderbreker testen
• SF₆ schakelinstallatie inspectie
• Onderhoud van gasgeïsoleerde onderstations
• Beoordeling van SF₆ gasconditie
• Inbedrijfstelling van GIS
• Revisie van stroomonderbrekers
• Routine SF₆ gas inspectie
• Onderhoudstesten na onderhoud van elektrische apparatuur

Waarom een Gecombineerde SF₆ Analysator Gebruiken?

Een gecombineerde analysator kan veldmetingen vereenvoudigen door verschillende veelgevraagde gas kwaliteitsmetingen in één instrument te integreren.

In plaats van aparte instrumenten mee te nemen voor vocht-, zuiverheids- en ontledingsproductmetingen, biedt de KS30-3-R deze metingen via één draagbaar systeem.

De geïntegreerde terugwinningsfunctie ondersteunt bovendien onderhoudsprocedures die gericht zijn op het verminderen van SF₆ emissies.

Technische Specificaties

SF₆ Dauwpunt / Vocht

SF₆ Zuiverheid

SO₂

Algemeen

Veelgestelde Vragen

Wat meet de KS30-3-R?

De KS30-3-R meet SF₆ dauwpunt, SF₆ zuiverheid en SO₂ ontledingsproducten omvatten.

Wat is het dauwpunt meetbereik?

Het dauwpunt meetbereik is -80°C tot +20°C, met ondersteuning voor vochtconversie naar ppmv.

Kan de analysator SF₆ terugwinnen na testen?

Ja. De "-R" configuratie omvat een SF₆ gas terugwinningsfunctie ontworpen om het bemonsterde gas na meting terug te winnen.

Wat is het SF₆ zuiverheid meetbereik?

De zuiverheidsmodule meet 0–100% SF₆ omvatten.

Welk SO₂ bereik kan worden gemeten?

Het SO₂ meetbereik is 0–100 ppm, met een gevoeligheid van 0.1 ppm omvatten.

Hoe lang kan de analysator op batterijvoeding werken?

Het AC/DC dual-mode systeem biedt een gespecificeerde batterijduur van minimaal 5 uur, met overlaadbeveiliging.

Hoeveel testrecords kunnen worden opgeslagen?

De interne gegevensopslag ondersteunt maximaal 200 meetrecords omvatten.

Is de KS30-3-R geschikt voor GIS-onderhoud?

Ja. De analysator is ontworpen voor SF₆ gas kwaliteitsmetingen in het veld, zoals GIS, SF₆ stroomonderbrekers en SF₆ schakelinstallatie onderhoud omvatten.

KSTONE SF₆ Gas Analyse Oplossingen

KSTONE biedt SF₆ gas analyse oplossingen die dauwpunt, SF₆ zuiverheid, SO₂ en andere SF₆ ontledingsproducten omvatten.

Voor toepassingen die verschillende combinaties van gasparameters vereisen, kan KSTONE modulaire en aangepaste analysatorconfiguraties leveren volgens de meetvereisten van de klant.

Voor SF₆ gas analyse met hogere parameters, biedt KSTONE ook configureerbare systemen die aanvullende componenten omvatten zoals H₂S, HF, CO, O₂ en andere gassen, afhankelijk van de gekozen configuratie.
