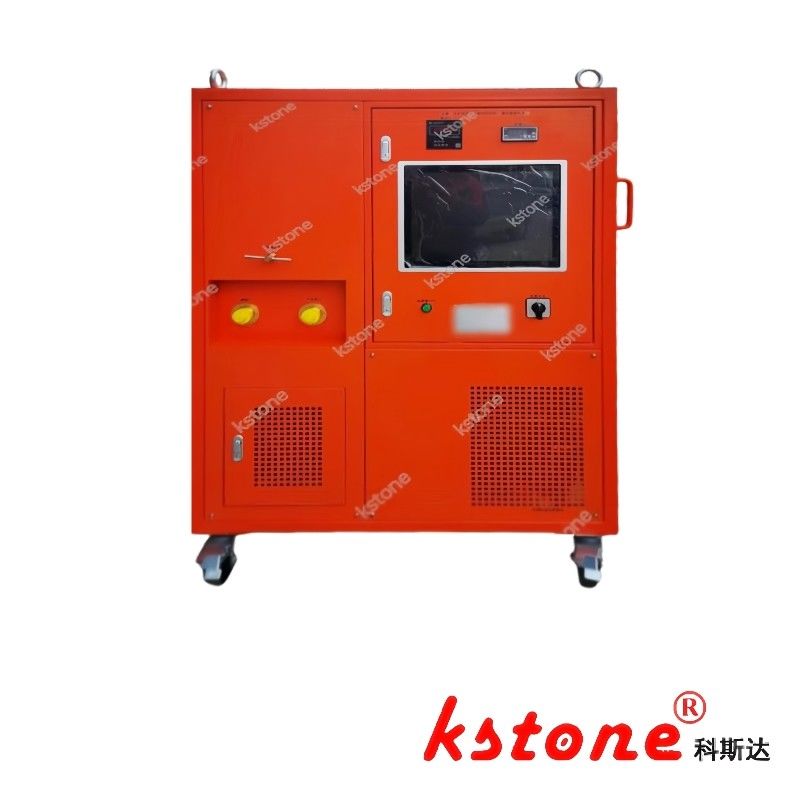

Elektronisch wegen, volledig automatisch recyclen, vloeistofopslag, schoon recyclen, KSLH-18Y/20-63-200MZ
Our company is the drafting unit of the industry standard "DL/T1353-2024 Technical Specification for Sulfur Hexafluoride Treatment System" issued by the National Energy Administration of the People's Republic of China
SF6-recuperatieapparaten zijn over het algemeen op maat gemaakte producten; volgens de functionele classificatie, of het de functie van recycling, stofzuigen en opblazen omvat,er zijn veel configuraties gebaseerd op de behoeften van de klant, zoals of negatieve drukrecycling vereist is, of een olievrije compressor wordt gebruikt, de snelheid van de compressor, de grootte van de vloeistofopslagtank, of deze een vriesfunctie heeft,of het beschikt over vochtfiltratie en deeltjesfiltratie, of het volledig automatisch moet zijn, enz.;bijvoorbeeld KSLH-18Y/20-63-200MZ,We zullen dit volledig automatische herstel- en inflatieapparaat introduceren., met een compressor van 18 m3/h (olie), een compressor met negatieve druk van 20 m3/h, een vacuümpomp van 63 m3/h, een vloeistofopslagtank van 200 l en een volledig automatische werking
Belangrijkste technische prestatieparameter
1. Performance Parameter van het apparaat
|
Model
|
hoogdrukvervloeistof & koeling
|
|
Temperatuur van de werkomgeving
|
-10°C ∼40°C
|
|
Herstel
|
Einddruk ((Pa)
|
≤ 1000
|
|
|
Aanvankelijke druk ((Pa)
|
≤133
|
|
Belasting
|
Einddruk ((MPa)
|
1.0
|
|
|
Laadsnelheid (h/m3)
|
≤ 0.2
|
|
Vacuumsnelheid ((h/m3))
|
≤ 0.1
|
|
Grensvacuüm (Pa)
|
≤ 10
|
|
Vacuümbehoud ((Pa/24 uur)
|
≤ 400
|
|
Jaarlijkse lekcijfers
|
≤ 0,5%
|
|
Reinheid van het teruggewonnen SF6-gas
|
Vochtgehalte (ppmv)
|
≤ 60
|
|
|
Oliegehalte (ppmw)
|
≤ 10
|
|
Opbergingscontainer
|
Bewaarwijze
|
Liquiditeit
|
|
|
Druk (MPa)
|
5.0
|
|
|
Volume (L)
|
200
|
|
|
Gestoorde vloeibare gas (kg)
|
200
|
|
|
elektronische weging
|
Meten en weergeven van het gewicht van SF6 in de container (facultatief)
|
|
Liquefieringswijze
|
Vloeistofvervriezing door koeling
|
|
Regeneratiemodus van het filter voor het drogen
|
Vacuümverwarming
|
|
Stroomvoorziening
|
3Φ 380V 50HZ
|
|
Totaal vermogenverbruik (kW)
|
≤ 20
|
|
Geluid dB ((A))
|
≤ 70
|
|
Gewicht van het apparaat
|
Ongeveer 700 kilogram
|
|
Buitenafmetingen ((mm)
|
1800*1050*1800
|
2De belangrijkste prestatieparameters van de onderdelen
|
compressor
|
Theoretische ontslag
|
m3/h
|
18
|
|
met een vermogen van niet meer dan 50 W
|
Theoretische ontslag
|
m3/h
|
20
|
|
|
Grens vacuüm
|
Pa
|
1000
|
|
Vacuümpomp
|
Versnelling
|
m3/h
|
63
|
|
|
Grens vacuüm
|
Pa.
|
10
|
|
|
Classificatie
|
|
De tweede storge
|
|
|
Ontworpen druk
|
MPa
|
5.0
|
|
Verpakking
|
Ontworpen temperatuur
|
°C
|
100
|
|
|
Volume
|
L
|
200
|
|
|
Vloeistofopslagcapaciteit van de tank
|
kg
|
200
|
3. omhulsel
Twee DN20 rubber slangen met één uiteinde verbonden met de apparatuur en het andere uiteinde M27 * 1,5 interne draad
1 stroomkabel van 10 meter
Engelse handleiding
Engelse kwalificatiebewijs
Verslag van de fabriekstest in het Engels
Kan het aanpassen van recyclageapparaten ondersteunen volgens de technische parameters van dilo, zoals B057R03, B058R03, L170R01
