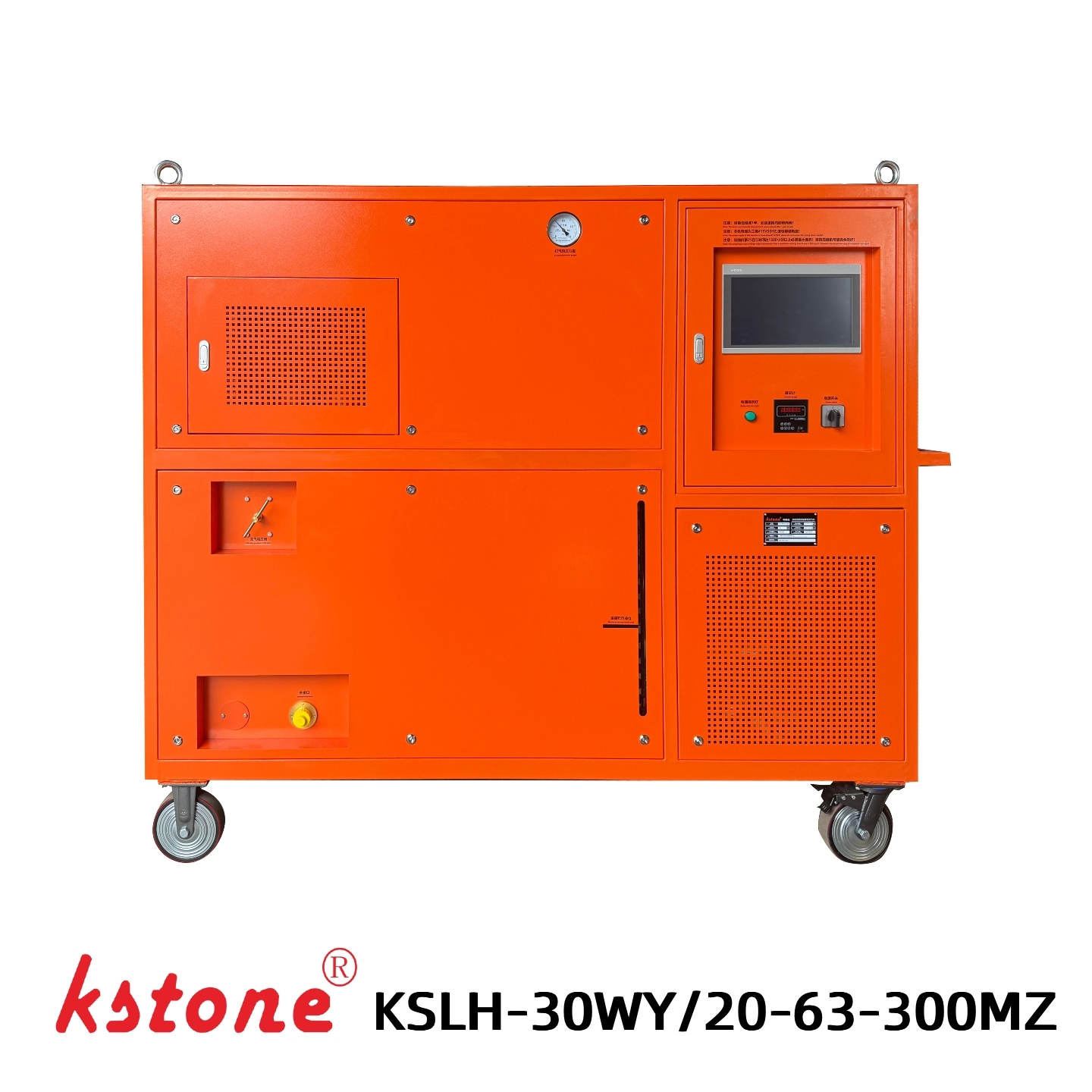

Volledig Automatische SF6 Servicekar voor Terugwinning, Vacuümtrekken & Laden
| Plaats van herkomst | Sjanghai |
|---|---|
| Merknaam | KSTONE |
| Certificering | ISO-9001 |
| Modelnummer | KSLH-30WY/20-63-300MZ |
| Document | SF6 Recovery KSLH-30WY:20-6...MZ.pdf |
| Min. bestelaantal | 1 |
| Prijs | $40000-$50000 |
| Verpakking Details | de houten doos van het dooskarton |
| Levertijd | 45 dagen |
| Betalingscondities | T/T |
| Levering vermogen | 100 eenheden per jaar |
Productdetails
| Herstel Initiële druk | 0,8 MPa | Herstel definitieve druk | ≤1 kPa |
|---|---|---|---|
| Hersteltijd per 1 m³ | ≤0,3 u/m³ | Ultiem vacuüm | ≤10 Pa |
| Vacuümbehoud | ≤400 Pa stijging na 24 uur vanaf 133 Pa | Volume opslagvat | 300 L |
| Markeren | volledig automatische SF6 servicekar,SF6 terugwinningssysteem met vacuümtrekken,SF6 laadkar voor service |
||
Productomschrijving
Volledig automatische SF6-servicewagen voor herstel, stofzuigen en opladen KSLH-30WY/20-63-300MZ
Geïntegreerd SF6 herstel-, stofzuig-, laad-, opslag- en gasdrogingssysteem met 300 L opslagvat
Productoverzicht
DeKSLH-30WY/20-63-300MZ Volledig automatisch SF6 servicewagenis een geïntegreerd SF6-gasbehandelingssysteem ontworpen voor deterugwinning, stofzuigen, opladen, opslaan, vullen en drogen van SF6-gastijdens de fabricage, installatie, ingebruikname en onderhoud van elektrische apparatuur met SF6.
Het systeem neemt eenhoogdrukvloeistofprincipeTijdens het terugwinnen van SF6 wordt het gas tot een hogere druk gecomprimeerd en vloeibaar gemaakt voor efficiënte opslag of overdracht in gasflessen.Een ingebouwd filtratie- en droogsysteem helpt vocht en verontreinigingen uit het teruggewonnen SF6-gas te verwijderen.
Uitgerust metPLC-controlesysteem met touchscreen, biedt de servicekar automatische werkwijzen voor stofzuigen, SF6-herstel, gebalanceerd opladen en compressor-ondersteund opladen.De processtroom en de bedrijfsstatus kunnen rechtstreeks op het touchscreen worden weergegeven, het vereenvoudigen van de werking en het verminderen van handmatige interventie.
Het systeem gebruikt eenluchtgekoelde constructieen een mobiele handdrukconfiguratie, die het gebruik zonder een externe waterbron mogelijk maakt.
Met een300 L opslagvat, a30 m3/h SF6-compressor, en een63 m3/h vacuümpomp, is de KSLH-30WY/20-63-300MZ geschikt voor professionele SF6-gasbehandelingstoepassingen met GIS, schakelaars en andere SF6-geïsoleerde elektrische apparatuur.
Belangrijkste kenmerken
Volledig automatische PLC-besturing
Het geïntegreerde PLC-besturingssysteem biedt automatische werkwijze voor stofzuigen, herstel, gebalanceerd opladen en compressor-assisted opladen.De processtroom en de operationele parameters worden op het touchscreen weergegeven.
Hoogdruk SF6 vloeistofvorming
Het systeem maakt gebruik van hoogdrukvloeistoftechnologie om het teruggewonnen SF6-gas om te zetten in vloeistof voor efficiënte opslag, waardoor de terugwinningsefficiëntie wordt verbeterd en de opslagvolume vereisten worden verminderd.
Geïntegreerde SF6-recuperatie, stofzuigen en opladen
Een servicewagen combineert meerdere essentiële SF6-afhankelijkheidsfuncties, waaronder:gasterugwinning, vacuümontlading, opladen, opslaan en vullen van cilinders.
300 L SF6 opslagvat
Het geïntegreerde opslagvat heeft een nominaal volume van300 litermet een capaciteit voor het opslaan van vloeibare SF6 van maximaal300 kg, waarbij tijdens de dienstverlening een opslag aan boord wordt aangeboden.
Vacuumsysteem met een hoge capaciteit
Het systeem is uitgerust met63 m3/h vacuümpompmet een uiteindelijk vacuüm van ≤ 10 Pa voor het evacueren van elektrische apparatuur met SF6 vóór het opladen met gas.
Gasdrogen en zuiveren
In het proces van terugwinning van SF6 is een filtratie- en droogsysteem ingebouwd.vacuümverwarming activering regeneratie, waardoor de droogprestaties van het systeem worden gehandhaafd.
Ontwerp van luchtgekoelde mobiele toestellen
De luchtgekoelde configuratie elimineert de noodzaak van een externe waterbron. De hand-push mobiele structuur maakt het mogelijk om de servicewagen comfortabel te verplaatsen rond de service- en onderhoudsruimten.
Hoofdfuncties
- Volledig automatische SF6-gasterugwinning
- SF6 Vacuüm evacuatie
- SF6 Gasladen
- Gebalanceerde drukladen
- Compressor-versterkt opladen
- SF6 Gasopslag
- SF6 Vulling van de cilinder
- SF6 Gasfiltratie
- SF6 Gasdrogen
- SF6 Gaszuivering
- Zelfregenererende desiccantfiltratie
- PLC-touchscreenbesturing
Toepassingen
De KSLH-30WY/20-63-300MZ is ontworpen voor SF6-gasbehandelingen in verband met de productie, installatie, ingebruikname en onderhoud van elektrische apparatuur.
Onderhoud van GIS
Het systeem kan worden gebruikt om SF6 voor GIS-onderhoud terug te winnen en de apparatuur te evacueren voordat het met SF6-gas wordt hervuld.
SF6-circuitbreakers
Geschikt voor het terugvinden, stofzuigen en gasladen van SF6 tijdens de installatie, het onderhoud en het onderhoud van de schakelaar.
SF6 Vervaardiging van elektrische apparatuur
De geïntegreerde recuperatie-, stofzuig- en laadfuncties maken het systeem geschikt voor de behandeling van SF6-gas tijdens de productie en assemblage van elektrische apparatuur met SF6-isolatie.
Installatie en inbedrijfstelling van apparatuur
De servicewagen kan worden gebruikt voor vacuümvrijstelling en SF6-vulling tijdens de installatie en inbedrijfstelling van GIS en andere SF6-geïsoleerde apparatuur.
SF6 Gasterugwinning en -opslag
Het teruggewonnen SF6 kan worden vloeibaar gemaakt en opgeslagen in het geïntegreerde 300-liter opslagvat of worden overgebracht naar gasflessen.
SF6 Gashergebruik en -behandeling
Het filtratie- en droogsysteem zorgt ervoor dat het teruggewonnen SF6-gas, afhankelijk van de gaskwaliteit en de toepassingsvereisten, wordt geconditioneerd voordat het vervolgens wordt opgeslagen of hergebruikt.
Technische specificaties
Systeemprestaties
| Parameter | Specificatie |
|---|---|
| Model | KSLH-30WY/20-63-300MZ |
| Systemen | Volledig automatisch, hogedrukvloeistofvorming, luchtgekoeld, mobiel |
| Werktemperatuur van de omgeving | -10 °C tot 40 °C |
| Aanvankelijke hersteldruk | 0.8 MPa |
| Recuperatie einddruk | ≤ 1 kPa |
| Hersteltijd per 1 m3 | ≤ 0,3 h/m3 |
| Aanvankelijke belastingdruk | ≤133 Pa |
| Het opladen van de einddruk | 0.7 MPa |
| Laadtijd per 1 m3 | ≤ 0,15 h/m3 |
| Afzuigtijd | ≤ 0,45 h/m3 van 0,1 MPa tot 133 Pa |
| Ultieme vacuüm | ≤ 10 Pa |
| Vacuümretentie | ≤ 400 Pa stijging na 24 uur van 133 Pa |
| Jaarlijkse lekkage | ≤ 0,5% |
| Het gehalte aan teruggewonnen SF6-vocht | ≤ 60 ppm/V |
| Bergingsprocedure | Vloeistof |
| Opbergdruk | 3.9 MPa |
| Volume van het opslagvat | 300 liter |
| Vloeistofopslagcapaciteit | 300 kg |
| Liquefactiemethode | Hoogdrukvloeistofvorming |
| Regeneratie van droogmiddel | Activatie van de vakuumverwarming |
| Stroomvoorziening | 3-fase, 4-draad, 415 V, 50 Hz |
| Totaal vermogen | ≤ 18 kW |
| Geluidsniveau | ≤ 75 dB (A) |
| Gewicht van de apparatuur | ≤ 1000 kg |
SF6-compressor
De KSLH-30WY/20-63-300MZ is uitgerust metmet een vermogen van niet meer dan 10 Wontworpen voor SF6-recuperatie en -vloeistofvervriezing onder hoge druk.
| Parameter | Specificatie |
|---|---|
| Type compressor | Semi-hermetisch, luchtgekoeld |
| Theoretische verplaatsing | 30 m3/h |
| Maximale ontladingsdruk | 5 MPa |
| Toegestane ontladingsdruk | 4.7 MPa |
| Minimale toelaatbare zuigdruk | 53 kPa |
| Maximale toelaatbare zuigdruk | 0.3 MPa |
| Maximale ontladingstemperatuur | 130°C |
| Kracht | 11 kW |
| Stroomvoorziening | 3 fasen, 415 V, 50 Hz |
Vacuümpompsysteem
Het systeem bevat een vacuümpompsysteem met een hoog vermogen voor het evacueren van elektrische apparatuur met SF6 vóór het opladen met gas.
| Parameter | Specificatie |
|---|---|
| Pompsnelheid | 63 m3/h |
| Ultieme vacuüm | ≤ 10 Pa |
| Glijbrandstof | PRO100 |
| Kracht | 2.2 kW |
| Stroomvoorziening | 3 fasen, 415 V, 50 Hz |
Olievrije vacuümpomp
Er is een extra olievrije vacuümpomp in het systeem geïntegreerd.
| Parameter | Specificatie |
|---|---|
| Pompsnelheid | 20 m3/h |
| Ultieme vacuüm | ≤ 10 Pa |
| Glijbrandstof | Geen |
| Kracht | 3 kW |
| Stroomvoorziening | 3 fasen, 415 V, 50 Hz |
SF6 opslagvat
Het geïntegreerde opslagvat maakt het mogelijk de teruggewonnen SF6 in vloeibare vorm op te slaan na het hoogdrukvloeistofproces.
| Parameter | Specificatie |
|---|---|
| Categorie vaartuigen | Klasse II |
| Ontwerpdruk | 3.9 MPa |
| Materiaal | koolstofstaal |
| Ontwerptemperatuur | 100°C |
| Volume van het opslagvat | 300 liter |
| Bergingskapaciteit | 300 kg |
Werkingsbeginsel
De KSLH-30WY/20-63-300MZ combineert een SF6-compressor, vacuümpompsysteem, opslagvat, filtratie- en droogsysteem, kleppen en meetinstrumenten in één geïntegreerde servicewagen.
TijdensHerwinning van SF6De compressor haalt SF6-gas uit de elektrische apparatuur en comprimeert het tot een hoge druk.het gecomprimeerde gas wordt vloeibaar gemaakt en overgebracht naar het opslagvat of een aangesloten gasfles.
Tijdens het terugwinningsproces helpt het filtratie- en droogsysteem vocht en deeltjesverontreinigende stoffen uit het teruggewonnen SF6-gas te verwijderen.
Voorstofzuigen, wordt door het vacuümpompsysteem lucht en restgas uit de elektrische apparatuur geëvacueerd voordat SF6 wordt opgeladen.
VooropladenHet systeem biedt twee automatische laadmodi:
- Een evenwichtige heffingmet behulp van de druk van het opslagvat
- Compressor-versterkt opladenvoor toepassingen waarbij een hogere laaddruk vereist is
Deze geïntegreerde configuratie stelt één servicewagen in staat de belangrijkste SF6-gasbehandelingen uit te voeren die tijdens het onderhoud van elektrische apparatuur vereist zijn.
Automatische werkwijzen
Het PLC-besturingssysteem biedt vier belangrijke automatische werkwijzen.
Afzuigen
Het vacuümsysteem vacuumeert de aangesloten elektrische apparatuur tot het vereiste vacuümniveau voordat SF6 wordt opgeladen.
SF6 Terugwinning
SF6-gas wordt teruggevonden uit de aangesloten elektrische apparatuur en vloeibaar gemaakt voor opslag.
Een evenwichtige heffing
SF6 wordt in de elektrische apparatuur geladen met behulp van de druk die beschikbaar is in het opslagvat.
Compressor-versterkt opladen
De SF6-compressor zorgt voor extra druk tijdens het opladen wanneer alleen de druk in het opslagvat onvoldoende is.
Controlesysteem
De PLC-touchscreeninterface geeft een duidelijk beeld van de processtroom en de bedrijfsstatus van het systeem.
De verstelbare bedrijfsparameters zijn:
- Vacuümstopwaarde
- Vacuümstop vertraging
- Instelling van de compressorbescherming
- Instelling van het opheffen van het opladen
- Uitstel van het beëindigen van de heffing
- Instelling van de beëindiging van het herstel
- Uitstel van de terugvordering
Het systeem biedt ook een handmatige bedieningsinterface voor de bediening van individuele kleppen en onderdelen indien nodig.
Filtratie- en SF6-gasdrogingssysteem
De KSLH-30WY/20-63-300MZ bevat een filtratie- en droogsysteem voor het conditioneren van teruggewonnen SF6-gas.
Het systeem gebruikt eenzelfregenererend droogmiddelfilterHet droogmiddel kan worden geregenereerd dooractivering van vacuümverwarming, waardoor de behoefte aan frequente vervanging van het droogmedium wordt verminderd.
Het gespecificeerde vochtgehalte van teruggewonnen SF6 is:≤ 60 ppm/Vonder de aangegeven testomstandigheden.
Standaard accessoires
| - Nee, dat is niet waar. | Naam en specificatie | Eenheid | Qty |
|---|---|---|---|
| 1 | Volledig automatisch herstel, stofzuigen en opladen | Gezet | 1 |
| 2 | Gebruikershandleiding | Gehoord. | 1 |
| 3 | Certificaat van conformiteit | Gehoord. | 1 |
| 4 | Dubbele laag staaldraad gevlochten rubberen slang M27 × 1,5 × 5 ((m), aan het ene uiteinde met een kogelventilcilinderconnector, aan het andere uiteinde met een DN20 zelfverzegelende connector | Een stuk. | 1 |
| 5 | met een diameter van niet meer dan 20 mm, | Een stuk. | 1 |
| 6 | M36×2 afdichtingspakking | Pc. | 5 |
| 7 | M27×1,5-dichtingspakking | Pc. | 10 |
| 8 | Stroomkabel | m | 10 |
Opmerking:Verbindingsslangen, connectoren en adapters kunnen worden aangepast volgens de SF6-elektrische apparatuur en gascilinderinterfaces van de klant.
Waarom kiezen voor KSLH-30WY/20-63-300MZ?
Eén systeem voor volledige SF6-service
Recuperatie, stofzuigen, opladen, opslaan, vullen, filtreren en drogen van cilinders zijn geïntegreerd in één mobiele servicewagen.
Automatische werking
Het PLC-besturingssysteem vereenvoudigt de werking van complexe SF6-behandelingsprocessen en stelt gebruikers in staat verschillende automatische werkwijzen te selecteren.
Hoge-efficiëntie SF6-terugwinning
Het hoogdrukvervloeibare principe maakt het mogelijk om teruggewonnen SF6 te vloeibaren voor efficiënte opslag en overdracht.
Grote opslagcapaciteit van 300 l
De geïntegreerde 300 L opslagvat biedt een aanzienlijke capaciteit aan boord voor teruggewonnen SF6.
Hoge vacuümprestaties
Met een vacuümpomp van 63 m3/h en een uiteindelijk vacuüm van ≤10 Pa is het systeem geschikt voor vacuümvrijmaking vóór het opladen van SF6.
Geen externe waterbron vereist
Het door luchtgekoelde ontwerp maakt een koelwatervoorziening onnodig, waardoor de servicewagen handiger is voor veldtoepassingen.
Veelgestelde vragen
Wat is een volledig automatische SF6-servicewagen?
Een volledig automatisch SF6-servicewagen is een geïntegreerd systeem dat wordt gebruikt voor het terugwinnen, stofzuigen, opladen, opslaan en verwante gasbehandeling van SF6-gassen.opslagvaten, kleppen, instrumenten en besturingssystemen in één mobiele eenheid.
Welke functies heeft de KSLH-30WY/20-63-300MZ?
Het systeem biedtSF6-recuperatie, stofzuigen, opladen, opslaan, vullen van cilinders, filtreren, drogen en zuiverenfuncties.
Hoeveel SF6 kan het opslagvat bevatten?
Het geïntegreerde opslagvat heeft een volume van300 litermet een gespecificeerde opslagcapaciteit voor vloeibare SF6 van300 kg.
Wat is de capaciteit van SF6?
Het systeem maakt gebruik van een SF6-compressor van 30 m3/h. Onder de gespecificeerde bedrijfsomstandigheden bedraagt de hersteltijd ≤ 0,3 h/m3.
Wat is het vacuümniveau van het systeem?
Het vacuümsysteem heeft een ultieme vacuüm van≤ 10 Pa.
Hoe snel kan het systeem SF6 elektrische apparatuur evacueren?
De gespecificeerde stofzuigtijd is≤ 0,45 h/m3 van 0,1 MPa tot 133 Pa, afhankelijk van het werkelijke volume van de apparatuur en de bedrijfsomstandigheden.
Kan de KSLH-30WY/20-63-300MZ SF6 terugladen in elektrische apparatuur?
Ja, het systeem biedt zowelevenwichtige heffingenopladen met compressormodus.
Kan het systeem SF6 vullen in gasflessen?
De servicewagen ondersteunt SF6 overdracht en vullen van de cilinder.
Bevat het systeem het drogen en zuiveren van SF6?
Ja. Het systeem bevat filtra- en droogcomponenten, waaronder een zelfregenererend droogmiddelfilter. Het gespecificeerde vochtgehalte van teruggewonnen SF6 is ≤ 60 ppm/V.
Heeft de SF6-servicewagen koelwater nodig?
Nee, het systeem gebruikt eenluchtgekoelde constructie, dus een externe koelwaterbron is niet vereist.
Kan de uitrusting op maat worden gemaakt?
KSTONE kan aansluitbuizen, adapters, interfaces, opslagcapaciteit, stroomvoorziening,en andere systeemconfiguraties volgens de eisen van de klant aan de SF6-apparatuur en de toepassingsvereisten.
Gerelateerde SF6-gasbehandelingsapparatuur
Voor verschillende eisen voor de behandeling van SF6-gassen verstrekt KSTONE ook:
- SF6 gasterugwinningsinstallaties
- Volledig automatische SF6-herstel- en hervulsystemen
- SF6 Gasterugwinnings- en zuiveringssystemen
- SF6 vacuümpompsystemen
- SF6-gasanalyseurs
- SF6 lekdetectoren
- SF6/N2 gemengdgassysteem
Vraag om een SF6-servicewachtoplossing
Op zoek naar eenvolledig automatisch SF6-recuperatie-, stofzuig- en laadsysteemvoor GIS, schakelaars of andere met SF6 geïsoleerde elektrische apparatuur?
Neem contact op met KSTONE met uw apparatuurspanningsniveau, SF6-gascapaciteit, vereiste opslagcapaciteit, verbindingsinterface en voedingsvereisten.Onze technische team kan een geschikte SF6 service cart configuratie voor uw toepassing aanbevelen.
