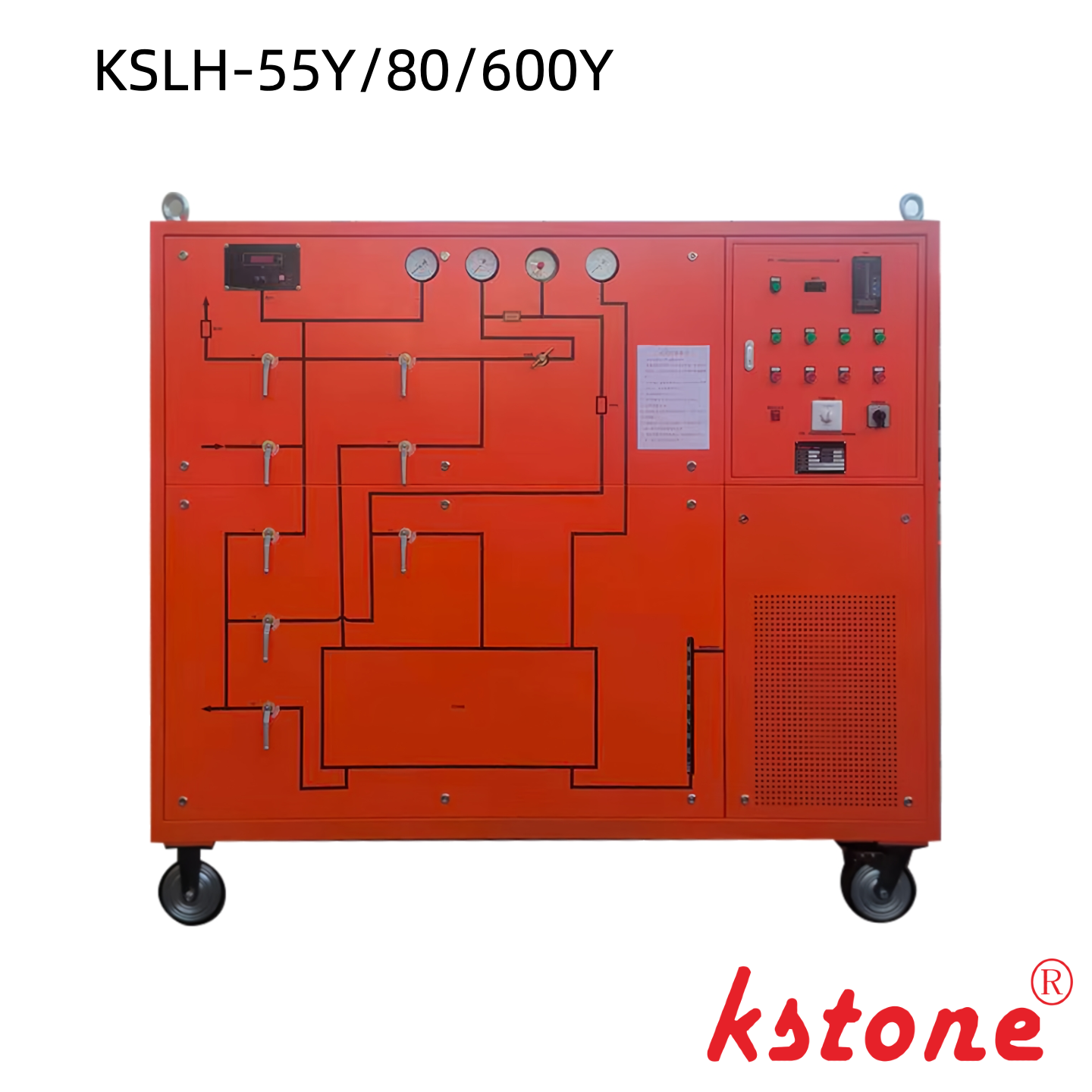

Handleiding SF6-terugwinningssysteem – 600 liter gasterugwinningseenheid onder negatieve druk

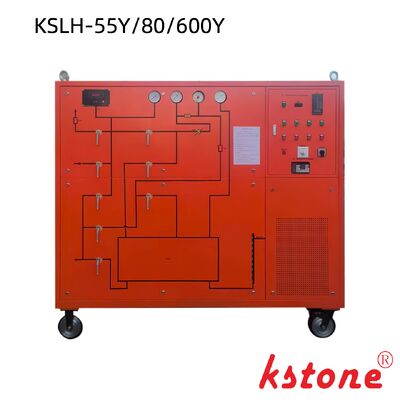

  • Manual SF6 Recovery System – 600L Negative Pressure Gas Recovery Unit
Plaats van herkomst Sjanghai
Merknaam KSTONE
Certificering ISO9000
Modelnummer KSLH-55Y/80/600Y
Document KSLH-55Y-80-600Y.pdf
Min. bestelaantal 1
Prijs $90000-$100000
Verpakking Details Doos / houten doos
Levertijd 60 dagen
Betalingscondities T/T
Levering vermogen 10 per jaar
Productdetails
Zuiveringsefficiëntie 99,99% SF6 -concentratie Herstel Begindruk (MPa) ≤0,5
Herstel Einddruk (MPa) ≤-0,1 Tijd nodig voor 1m³ volume (h/m³) ≤0,15 (afhankelijk van interfacegrootte)
Laden Begindruk (Pa) ≤133 Laden Einddruk (MPa) 0,7
SF₆-compressor 55m ³ /h Vacuümcompressor 80m ³ /H
Vacuümpomp 63 m3/h
Laat een bericht achter
Productomschrijving
Handmatig SF6-terugwinningssysteem 600L gasterugwinningsunit onder negatieve druk
Hoog-efficiënt SF6 gasterugwinnings- en opslagsysteem voor fabrikanten van schakelaars
KSLH-55Y/80/600Y
Productoverzicht

KSTONE KSLH-55Y/80/600Y is een professionelehandmatige SF6 negatieve drukterugwinningsunitmet een capaciteit voor het opslaan van 600 liter vloeistof, speciaal ontworpen voor fabrikanten van hoogspanningsschakelingsapparatuur (GIS) en onderhoudsdienstaanbieders.Het aanbrengen van technologieën voor de vloeibare koeling onder hoge druk en luchtkoeling, kan deze mobiele hand-push-type apparatuur efficiënte terugwinning, zuivering, vloeistofopslag en hervulling van SF6-gas realiseren.Het kan de restdruk van SF6 in GIS verlagen tot 1 kPa (absolute druk), met een zuiveringsdoeltreffendheid tot 99,99%, die volledig voldoet aan de industriële toepassingsvereisten van SF6-gasrecycling en milieubescherming.

Belangrijkste voordelen
  • ✅Ultra-hoge herstelnauwkeurigheid️ Eindhersteldruk ≤-0,1 MPa, restgas is bijna volledig hersteld
  • ✅Efficiënte vloeistofopslag- 600L speciaal vloeistofopslagvat, maximale opslagcapaciteit 600kg, drukweerstand 4MPa
  • ✅Snelle verwerkingssnelheid
  • ✅Geïntegreerde multifunctieEen machine voor terugwinning, zuivering, drogen, filtreren en hervullen
  • ✅Flexible mobiele applicatieCompacte structuur, handdrukontwerp, geschikt voor onderhoud op locatie van HV-switchapparatuur
  • ✅Betrouwbare kwaliteitscertificering- ISO9000-gecertificeerd, stabiele prestaties, aangepast aan industriële werkomgevingen
Technische parameters
Artikel 1 Specificatie
Type Hoogdrukkoelvervloeistof, luchtgekoeld, mobiel met handdruk
Omgevingstemperatuur 10°C ~ 40°C
Herstel
Aanvankelijke druk (MPa) ≤ 0.5
Einddruk (MPa) ≤ -0.1
Tijd voor 1 m3 volume (h/m3) ≤ 0,3 (afhankelijk van de interfacegrootte)
Opladen
Aanvankelijke druk (Pa) ≤133
Einddruk (MPa) 0.7
Einddruk (MPa) ≤ 0,15 (afhankelijk van de interfacegrootte)
Opbergvat
Bewaarwijze Vloeistof
Druk (MPa) 4
Volume (L) 600
Bergingskapaciteit (kg) 600
Stroomvoorziening Driefasig vierdraadsysteem, 3Φ 380V
Totaal vermogen (kW) ≤ 25
Afmetingen van de referentieapparatuur 2640*1400*2220 mm (referentie)
Nettogewicht (kg) ≤ 1900
SF6-compressor 55 m3/h
met een vermogen van niet meer dan 50 W 80 m3/h
Vacuümpomp 63 m3/h
Belangrijkste onderdelen en werkingsbeginsel
Kernconfiguratie

De apparatuur is uitgerust met een hoogwaardige SF6-compressor (55m3/h), een vacuümcompressor (80m3/h) en een vacuümpomp (63m3/h) met een professioneel droog- en filtratiesysteem.die de zuiverheid van het teruggewonnen SF6-gas en de stabiliteit van de gehele machineoperatie garandeertHet 600L hoogdrukbestendige vloeistofopslagvat gebruikt een speciale afdichtingstechnologie om SF6 vloeistof veilig en betrouwbaar op lange termijn op te slaan.

Werkproces
  1. Herstel van negatieve drukDe vacuümpomp extraheert het restgas SF6 in GIS onder negatieve druk onder een uiteindelijke restdruk ≤-0,1 MPa naar de terugwinningseenheid.
  2. Reiniging en droogingHet teruggewonnen gas wordt gefilterd en gedroogd door het ingebouwde zuiveringssysteem om verontreinigingen en vocht te verwijderen, waardoor 99,99% SF6-concentratie wordt gewaarborgd
  3. Vloeibare opslagHet gezuiverde SF6-gas wordt in vloeibare staat omgezet door middel van hogedrukkoelingsvloeistoftechnologie en opgeslagen in een speciaal 600L-vat
  4. Precieze hervullingDe vloeibare SF6 wordt verdampt en volgens de vereiste werkdruk weer in de GIS-apparatuur gevuld, met een einddruk van tot 0,7 MPa.
Toepassingsscenario's

Dit SF6 negatieve drukterugwinningssysteem is de kern van de ondersteunende apparatuur voorfabrikanten van hoogspanningsschakelingsapparatuur (GIS) en professionele onderhoudsdiensten, en wordt veel gebruikt in:

  • SF6-gasterugwinning en -opvulling tijdens de productie en montage van hoogspanningsschakelaars
  • Onderhoud en vervanging van HV-switchapparatuur in elektriciteitscentrales, substations en industriële parken
  • SF6-gasrecycling en milieubeschermingsbehandeling in de onderhoudsindustrie van energieapparatuur
  • Restgasterugwinning van verschillende met SF6 gevulde elektrische apparatuur
Waarom ingenieurs kiezen voor dit SF6-recuperatiesysteem
  • Stabiel herstel van negatieve druk
  • 600L grote vloeistofopslagbank
  • Olievrij compressieproces
  • Hoog vacuüm evacuatie prestaties
  • met een gewicht van niet meer dan 10 kg
  • Eenvoudige onderhoudsstructuur
  • Lange levensduur van industriële onderdelen
Kernfuncties

Deze SF6-gasterugwinningsunit bevat:

  • SF6-gasterugwinning
  • Vacuüm evacuatie
  • Gaszuivering
  • Vloeistofopslag
  • Gasvulling

Het is geschikt voor:

  • GIS-productielijnen
  • Vervaardiging van schakelaars
  • Grondherstel van het substation
  • Hoogspanningsschakelingsapparatuur
Ontworpen niet alleen voor het Midden-Oosten en Rusland markt

Dit SF6-recuperatiesysteem is ontworpen om te werken in:

  • Hoogtemperatuuromgevingen (Midden-Oosten)
  • Koude klimaatcondities (Rusland)
  • Industriële fabriekswerkplaatsen
  • Onderhoud van het substation ter plaatse

Wij bieden:

  • Technische ondersteuning in de Russische taal
  • CE-compatibele onderdelen
  • Exportgereed documentatie
  • Technische ondersteuning op afstand
Hoe dit systeem uw werkzaamheden verbetert
1Verminderen van SF6-verlies

De terugwinning in gesloten kring voorkomt gaslekken en milieuschade.

2Verbeteren van de onderhoudsdoeltreffendheid

Een snellere evacuatie en hervulling vermindert de stilstand.

3. Verleng de levensduur van de apparatuur

Een schone behandeling van het gas voorkomt schade door vocht en verontreiniging.

4. Lagere exploitatiekosten

Herbruikbare teruggewonnen SF6 vermindert de gaskoopkosten.

Toepassingen
  • Vervaardigers van schakelaars
  • Fabrieken voor de productie van GIS
  • Energiebedrijven
  • Elektrische dienstverleners
  • Aanbieders van onderhoudsdiensten voor hoogspanning
Optioneel aanpassen

We bieden:

  • Draagbare versie
  • Automatische besturing
  • Explosiebestendige opstelling
  • Gepaste spanning en frequentie
  • Logo-branding voor distributeurs
Na-verkoop en technische ondersteuning
  • Installatiegids
  • Online-ondersteuning van ingenieurs
  • Beschikbaarheid van onderdelen
  • Op afstand probleemoplossing
  • Operatietraining
Verzoek om een technische offerte

Op zoek naar een betrouwbareVervaardiger van SF6 Recovery System?

Neem vandaag nog contact op met ons technische team voor:

  • Technisch gegevensblad
  • Op maat gemaakte oplossing
  • Exportkoers
  • Leveringskader
Waarom kiezen voor Kstone?
1Top-level technische autoriteit
Een standaardinstellende onderneming. 0,01ppm nauwkeurige SF6 lekdetector. Meerdere patenten en certificeringen.
2. One-stop SF6 Solution Range
Draagbare detectoren voor herstelsystemen. 100% geaccrediteerd door nationale laboratoria.
3. Aanpasbare turnkey diensten
Ontwerp op maat van de apparatuur Installatie en debugging ter plaatse
4Wereldwijde steun en bewezen reputatie
1000+ wereldwijde klanten.
5. milieuvriendelijk en kostenefficiënt
Voldoet aan de EU-F-gasrichtlijn.
