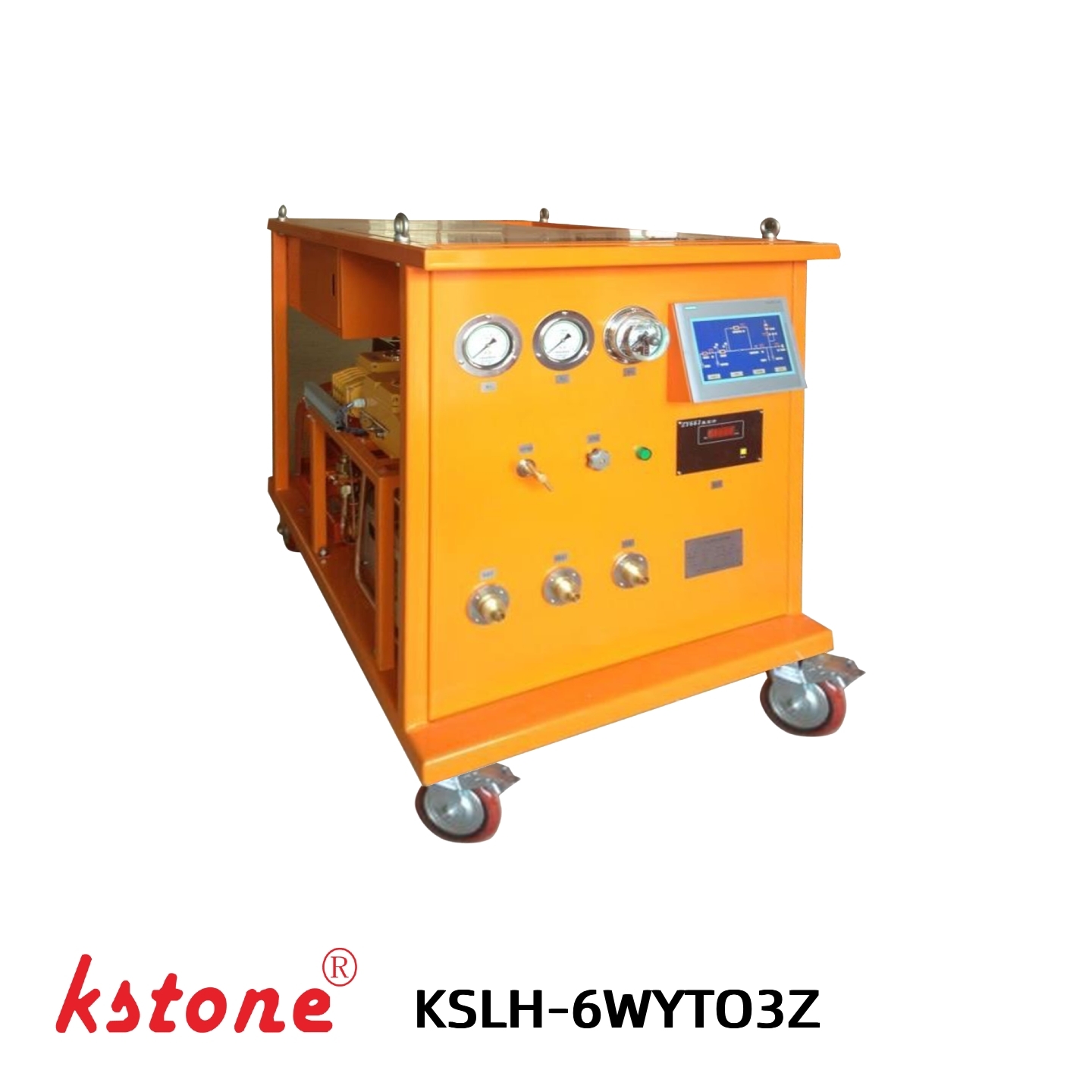

KSLH-6WYTO3Z

Volledig Automatisch SF₆ Gas Terugwinnings-, Vacuüm- en Vul Systeem

Hoge Druk Vloeibaar Maken · Olievrije Compressor · Automatische PLC Besturing · Regeneratieve Drogen & Filtratie

De KSLH-6WYTO3Z Volledig Automatisch SF₆ Gas Terugwinnings-, Vacuüm- en Vul Systeem is een mobiele SF₆ gasbehandelingseenheid ontworpen voor het terugwinnen, hogedruk vloeibaar maken, vacuüm evacueren en bijvullen van SF₆ gas dat wordt gebruikt in GIS, schakelaars en andere SF₆-geïsoleerde elektrische apparatuur.

Het systeem combineert een 6 m³/u olievrije SF₆ compressor, hogedruk vloeibaar makende technologie, een 25 m³/u vacuümpomp, regeneratieve droging en filtratie, een 10-inch PLC touchscreen en een extern weegsysteem in één geïntegreerde eenheid.

Met volledig automatische besturing, luchtgekoelde werking en een mobiel trolleyontwerp, is de KSLH-6WYTO3Z geschikt voor zowel fabrikanten van stroomapparatuur als voor SF₆ service- en onderhoudstoepassingen ter plaatse.

Belangrijkste Kenmerken

Volledig Automatische PLC Besturing

De KSLH-6WYTO3Z is uitgerust met een 10-inch PLC touchscreen voor gecentraliseerde besturing en monitoring.

Het touchscreen toont het operationele proces en belangrijke parameters, waardoor operators SF₆ terugwinning, vacuüm evacuatie en vuloperaties met minder handmatige tussenkomst kunnen beheren.

• 10-inch PLC touchscreen
• Automatische procesbesturing
• Real-time weergave van de operationele status
• Parameterinstelling en monitoring
• Drukindicatie in mbar en bar

Hoge Druk SF₆ Vloeibaar Maken

Het systeem maakt gebruik van een hogedruk vloeibaar makend ontwerp om SF₆ gas terug te winnen en vloeibaar te maken voor efficiënte opslag in een externe cilinder.

De maximale afdrukdruk van de olievrije SF₆ compressor bereikt 50 bar, wat voldoende druk biedt voor hogedruk SF₆ vloeibaar maken.

SF₆ Gas → Compressie → Filtratie & Drogen → Hoge Druk Vloeibaar Maken → Opslag Cilinder

Olievrije SF₆ Compressor

Het systeem maakt gebruik van een speciale olievrije SF₆ compressor met een theoretisch verplaatsingsvolume van 6 m³/u en een maximale afdrukdruk van 50 bar.

Het olievrije compressieontwerp helpt voorkomen dat smeerolie in het SF₆ gaskringloop terechtkomt tijdens terugwinning.

Dit is bijzonder geschikt voor toepassingen waar het handhaven van de kwaliteit van teruggewonnen SF₆ gas belangrijk is.

Regeneratieve Drogen & Filtratie

Een geïntegreerd droog- en filtersysteem helpt vocht- en deeltjesvervuiling te verminderen tijdens SF₆ gas terugwinning.

Het droogfilter maakt gebruik van vacuüm verwarming activering regeneratie, waardoor het filter geregenereerd en hergebruikt kan worden.

Het systeem is ontworpen om een teruggewonnen SF₆ vochtigheidsniveau te bereiken van:

≤60 ppm/V

Extern Weegsysteem

Het externe weegsysteem biedt een weegbereik van 0–120 kg.

Operators kunnen het gewicht van de cilinder direct via het touchscreen monitoren en gebruiken:

• Tarra wegen
• Real-time gewichtsindicatie
• Automatische uitschakeling

Dit stelt de operator in staat om de hoeveelheid overgedragen SF₆ gas tijdens het vullen te regelen en helpt overvulling te voorkomen.

Diepe Vacuüm Evacuatie

Het systeem is uitgerust met een 25 m³/u vacuümpomp met een ultiem vacuüm van ≤1 mbar.

Het vacuümsysteem kan worden gebruikt om lucht en vocht uit SF₆ apparatuur te evacueren vóór het vullen met gas.

Het gespecificeerde ultieme vacuüm van het totale vacuümsysteem kan bereiken:

≤1 mbar

Luchtgekoeld & Mobiel Ontwerp

De KSLH-6WYTO3Z maakt gebruik van een luchtgekoeld ontwerp, waardoor een externe koelwaterbron overbodig is.

De mobiele trolleystructuur is uitgerust met zwenk- en vaste wielen voor gemakkelijk verplaatsen en positioneren tijdens service ter plaatse.

Dit maakt het systeem geschikt voor:

• Onderstation onderhoud
• GIS service
• Schakelaar onderhoud
• SF₆ gas terugwinning ter plaatse
• Installatie van elektrische apparatuur

Wat is een SF₆ Gas Terugwinningssysteem?

Een SF₆ gas terugwinningssysteem is gespecialiseerde apparatuur die wordt gebruikt om zwavelhexafluoride (SF₆) gas veilig terug te winnen, op te slaan en te hergebruiken uit elektrische apparatuur tijdens onderhoud, installatie en service.

SF₆ wordt veel gebruikt als isolerend en boogdovend medium in:

• Gasgeïsoleerde Schakelaars (GIS)
• SF₆ schakelaars
• Gasgeïsoleerde Leidingen (GIL)
• Hoogspannings elektrische apparatuur
• Onderstation apparatuur

Tijdens onderhoud moet SF₆ gas worden teruggewonnen in plaats van direct in de atmosfeer te worden vrijgelaten.

Een compleet SF₆ gasbehandelingssysteem kan verschillende essentiële bewerkingen uitvoeren, waaronder:

Terugwinning → Filtratie & Drogen → Vloeibaar Maken → Opslag → Vacuüm Evacuatie → Bijvullen

De KSLH-6WYTO3Z integreert deze kernfuncties in één mobiel systeem.

Hoe de KSLH-6WYTO3Z Werkt

1. SF₆ Gas Terugwinning

SF₆ gas wordt uit de elektrische apparatuur gehaald en naar het terugwinningssysteem getransporteerd.

De 6 m³/u olievrije SF₆ compressor comprimeert het teruggewonnen gas.

2. Drogen & Filtratie

Tijdens het terugwinningsproces passeert het gas het geïntegreerde droog- en filtersysteem.

Het systeem helpt verwijderen:

• Vocht
• Vaste deeltjes

Het regeneratieve droogfilter kan worden geactiveerd via vacuümverwarming voor herhaaldelijk gebruik.

3. Hoge Druk Vloeibaar Maken

Het gecomprimeerde SF₆ gas wordt verder onder druk gezet voor hogedruk vloeibaar maken.

Het vloeibaar gemaakte SF₆ kan vervolgens naar een externe opslagcilinder worden getransporteerd.

4. Vacuüm Evacuatie

Na onderhoud of vóór het bijvullen, evacueert het vacuümsysteem lucht en resterende gassen uit de elektrische apparatuur.

De vacuümpomp levert een pompsnelheid van:

25 m³/u

met een ultiem vacuüm van:

≤1 mbar

5. SF₆ Gas Vullen

Nadat de apparatuur is geëvacueerd, kan SF₆ gas vanuit de opslagcilinder naar de elektrische apparatuur worden getransporteerd.

Het externe weegsysteem monitort continu het gewicht van de cilinder.

De automatische uitschakelfunctie kan het vulproces stoppen volgens de ingestelde bedrijfsomstandigheden.

Technische Specificaties

Specificaties Hoofdcomponenten

Besturing & Monitoring

10-Inch PLC Touchscreen

Het geïntegreerde 10-inch PLC touchscreen biedt een gecentraliseerde interface voor het bedienen en monitoren van het SF₆ gasbehandelingssysteem.

Hoofdinterface

De hoofdinterface biedt een overzicht van het operationele proces en de systeemstatus.

Instellingen Interface

De instellingeninterface stelt operators in staat om operationele parameters en besturingsfuncties te configureren.

Bedieningspagina

De bedieningspagina biedt realtime informatie tijdens SF₆ terugwinning, vacuüm evacuatie en vullen.

Toepassingen

GIS Onderhoud

De KSLH-6WYTO3Z kan worden gebruikt voor SF₆ gas terugwinning, vacuüm evacuatie en bijvullen tijdens GIS inspectie en onderhoud.

Service SF₆ Schakelaars

Het systeem ondersteunt SF₆ terugwinnings- en bijvuloperaties tijdens onderhoud en service van schakelaars.

Onderstation Onderhoud

Het mobiele luchtgekoelde ontwerp maakt de unit geschikt voor SF₆ gasbehandeling ter plaatse bij onderstations.

Installatie Elektrische Apparatuur

Het vacuümsysteem kan lucht en resterende gassen evacueren vóór SF₆ vulling tijdens installatie en inbedrijfstelling.

SF₆ Gas Opslag & Recycling

Teruggewonnen SF₆ kan onder hoge druk vloeibaar worden gemaakt en naar externe cilinders worden getransporteerd voor tijdelijke opslag en later hergebruik.

KSLH-6WYTO3Z vs. DILO Piccolo L030R02

Een Praktisch DILO Alternatief voor SF₆ Gasbehandeling

Op zoek naar een DILO Piccolo L030R02 alternatief?
De KSLH-6WYTO3Z biedt een vergelijkbare geïntegreerde oplossing voor SF₆ gas terugwinning, vloeibaar maken, vacuüm evacuatie en vullen, terwijl het een olievrije compressor met hogere capaciteit en een groter 10-inch PLC touchscreen met volledig automatische bediening biedt.

KSTONE biedt flexibele configuraties voor klanten die een alternatief zoeken voor DILO SF₆ servicewagens, inclusief aangepaste compressorcapaciteit, opslagcilinderconfiguratie, voeding en besturingsfuncties.

Standaard Accessoires

DN8 SF₆ Vulslang

• Lengte: 3 m
• Aansluiting: G5/8
• Eén uiteinde ontworpen voor aansluiting op de SF₆ cilinder

DN20 Hogedruk Slang

• Aantal: 2 stuks
• Lengte: elk 5 m
• Uitgerust met DN20 zelfsluitende kleppen

Gebruiksaanwijzing

• Engelse gebruiksaanwijzing
• Chinese gebruiksaanwijzing

Ontworpen voor SF₆ Service ter Plaatse

De KSLH-6WYTO3Z combineert de belangrijkste functies die nodig zijn voor SF₆ apparatuur service in één geïntegreerde mobiele eenheid.

Terugwinning

Efficiënte terugwinning van SF₆ gas uit elektrische apparatuur.

Filtratie & Drogen

Vermindering van vocht- en deeltjesvervuiling tijdens gas terugwinning.

Vloeibaar Maken

Hoge druk vloeibaar maken voor efficiënte SF₆ opslag.

Vacuüm

Diepe vacuüm evacuatie vóór SF₆ bijvullen.

Vullen

Gecontroleerd SF₆ vullen met extern cilinder wegen.

Waarom Kiezen voor KSTONE KSLH-6WYTO3Z?

01. Olievrije SF₆ Compressie

Helpt olievervuiling in het SF₆ gaskringloop te minimaliseren.

02. Hoge Druk Vloeibaar Maken

Maakt efficiënte terugwinning en vloeibaar maken van SF₆ gas voor opslag mogelijk.

03. Regeneratief Droogfilter

Vacuümverwarming regeneratie maakt herhaaldelijk gebruik van het droogfilter mogelijk.

04. Volledig Automatische Bediening

PLC-gebaseerde besturing vereenvoudigt SF₆ terugwinnings-, vacuüm- en vuloperaties.

05. Geïntegreerd Wegen

Extern weegsysteem van 0–120 kg met tarra- en automatische uitschakelfuncties.

06. Luchtgekoeld Ontwerp

Geen externe koelwaterbron nodig.

07. Mobiele Structuur

Zwenk- en vaste wielen vergemakkelijken verplaatsing en positionering tijdens service ter plaatse.

08. Geïntegreerde SF₆ Service Functies

Terugwinning, drogen & filtratie, vloeibaar maken, vacuüm evacuatie en vullen zijn geïntegreerd in één systeem.

Typische SF₆ Service Workflow

01 — Aansluiten

Sluit de SF₆ apparatuur en opslagcilinder aan op het systeem.

↓

02 — Terugwinnen

Win SF₆ gas terug met de olievrije compressor.

↓

03 — Filteren & Drogen

Verminder vocht- en deeltjesvervuiling.

↓

04 — Vloeibaar Maken & Opslaan

Maak teruggewonnen SF₆ onder hoge druk vloeibaar en transporteer het naar de opslagcilinder.

↓

05 — Vacuüm

Evacueer de elektrische apparatuur vóór het bijvullen.

↓

06 — Bijvullen

Vul SF₆ gas bij terwijl u het gewicht van de cilinder monitort via het externe weegsysteem.

Veelgestelde Vragen

Waarvoor wordt de KSLH-6WYTO3Z gebruikt?

De KSLH-6WYTO3Z is een volledig automatisch SF₆ gasbehandelingssysteem ontworpen voor SF₆ gas terugwinning, hogedruk vloeibaar maken, vacuüm evacuatie en bijvullen van GIS, schakelaars en andere SF₆-geïsoleerde elektrische apparatuur.

Is de SF₆ compressor olievrij?

Ja. Het systeem maakt gebruik van een speciale 6 m³/u olievrije SF₆ compressor met een maximale afdrukdruk van 50 bar.

Heeft het systeem koelwater nodig?

Nee. De KSLH-6WYTO3Z maakt gebruik van een luchtgekoeld ontwerp en heeft geen externe koelwaterbron nodig.

Kan het systeem automatisch stoppen met vullen?

Ja. Het externe weegsysteem van 0–120 kg ondersteunt tarra wegen en automatische uitschakeling.

Wat is de capaciteit van de vacuümpomp?

De vacuümpomp heeft een pompsnelheid van 25 m³/u en een ultiem vacuüm van ≤1 mbar.

Kan het droogfilter worden geregenereerd?

Ja. Het droogfilter maakt gebruik van vacuüm verwarming activering regeneratie, waardoor herhaalde regeneratie en gebruik mogelijk is.

Welke gassen kan het systeem behandelen?

De KSLH-6WYTO3Z is specifiek ontworpen voor SF₆ gasbehandelingsapplicaties.

Kan het systeem worden aangepast?

KSTONE biedt aangepaste SF₆ gasbehandelingsoplossingen volgens de apparatuurconfiguratie, opslagcilindervereisten, voeding en toepassingsomstandigheden.
