Hoogcapaciteits SF6-gasbehandelingssysteem ontworpen voor het terugwinnen, opslaan, vacuümpompen, vullen en behandelen

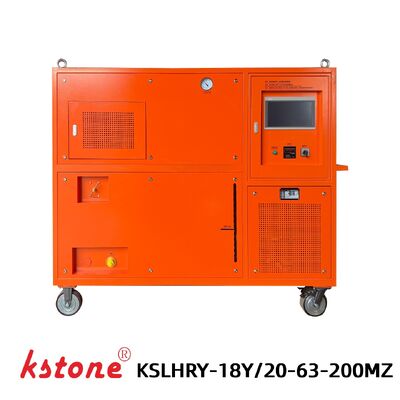

KSLHRY-18Y/20-63-200MZ ((415V) SF6 gasterugwinningsapparaat

Hoogdrukvloeistof SF6 gasterugwinningssysteem met opslagtank van 600 l

DeKSTONE KSLHRY-18Y/20-63-200MZ ((415V) SF6 gasterugwinningsapparaatis een zwaar SF6-gasbehandelingssysteem dat is ontworpen voor het terugwinnen, opslaan, vacuümpompen, vullen en behandelen van zwavelhexafluoride (SF6) gas uit GIS,elektrische schakelaars en andere elektrische apparatuur met SF6-isolatie.

Met behulp van eenHoogdrukvloeistofherstelmethodeHet systeem comprimeert SF6 tot een hoge druk en zet het om in vloeibare vorm voor efficiënte opslag.Filtratiesysteem en droogsysteem in één mobiele eenheid.

MetPLC-touchscreenbesturing, luchtkoeling en een opslagcapaciteit van 600L, is dit SF6-gasterugwinningssysteem geschikt voor fabrikanten van elektrische apparatuur, transformatoren,energievoorzieningen en onderhoudstoepassingen voor SF6 die gasbehandelingen met een hoog vermogen vereisen.

Belangrijkste kenmerken

Hoogdrukvloeistofherstel

De SF6-compressor maakt gebruik van hogedrukvloeistoftechnologie om teruggewonnen SF6 om te zetten in vloeibare vorm voor efficiënte opslag en vullen van de cilinder.

600L SF6 opslagcapaciteit

De geïntegreerde600L opslagvatondersteunt zowel gas- als vloeibare SF6-opslag en biedt voldoende capaciteit voor grootschalige SF6-terugwinningsactiviteiten.

Multifunctionele SF6 gasbehandeling

Een systeem bevat:

• SF6-gasterugwinning
• SF6-gasopslag
• Vacuümpomping
• SF6-gasvulling
• SF6-cilindervulling
• Gasfiltratie
• Gasdrogen

Automatische PLC-besturing

De PLC-touchscreen-interface biedt een intuïtief besturingssysteem met speciale werkwijzen voor vacuümpomping, recuperatie, vullen en vullen van cilinders.

Zelfregenererend droogsysteem

Het ingebouwde droogfilter gebruiktvacuümverwarming activering regeneratie, waardoor het droogsysteem kan worden geregenereerd voor herhaalde werking.

Luchtgekoelde en mobiele ontwerpen

Het systeem heeft luchtkoeling en heeft geen externe waterbron nodig, waardoor het geschikt is voor velddiensten en onderhoudswerkzaamheden.

SF6 Gasbehandeling

Tijdens het herstelproces helpt het geïntegreerde filtratie- en droogsysteem het vocht en het water uit de grond te verwijderen.vaste deeltjesuit teruggewonnen SF6-gas.

Hoofdfuncties

SF6 Gasterugwinning en -opslag

Het systeem haalt SF6-gas uit elektrische apparatuur op en slaat het op in de geïntegreerde 600L-opslagvat.

Vacuümpomping

Voor het evacueren van elektrische apparatuur met SF6 vóór het vullen of inbedrijven van het gas is een speciale vacuümpomp voorzien.

SF6 Gasvulling

De SF6 die is opgeslagen, kan via het vulsysteem terug naar de schakelaar worden overgedragen en de vuldruk kan via de drukverlagende klep worden geregeld.

SF6 Vulling van de cilinder

De hogedrukcompressor maakt het mogelijk om teruggewonnen SF6 over te brengen naar externe SF6-cilinders.

Het vullen van SF6-cilinders is een technische operatie en mag alleen door opgeleid personeel worden uitgevoerd volgens de toepasselijke veiligheidsprocedures.

Filtratie en drogen

De terugwinningskring bevat een filtratiesysteem en een regeneratief droogsysteem om de kwaliteit van teruggewonnen SF6 tijdens de behandeling te behouden.

Technische specificaties

Parameter	Specificatie
Model	KSLHRY-18Y/20-63-200MZ ((415V)
Type	Hoogdrukvloeistof, luchtgekoeld, mobiel
Omgevingstemperatuur	-10 °C tot 40 °C
Aanvankelijke hersteldruk	≤ 10 bar
Recuperatie einddruk	≤ 0 MPa
Aanvankelijke druk opvullen	≤ 133 Pa
Het vullen van de laatste druk	≤ 10 bar
Ultieme vacuüm	≤ 2 × 10−3 mbar
Jaarlijkse lekkage	≤ 0,5%
Hergebruikt SF6-vocht	≤ 60 ppm/V
Het gehalte aan teruggewonnen SF6-olie	0 ppm
Bewaarstand	Gas / vloeistof
De druk van de opslagbak	50 bar
Volume van de opslagbak	600 liter
Vloeistofopslagcapaciteit	600 kg
Liquefactiemethode	Hoogdrukvloeistofvorming
Regeneratie van het droogfilter	Vacuümverwarming activering regeneratie
Stroomvoorziening	3 fase, 415V, 50Hz
Totaal vermogen	≤ 15 kW
Geluidsniveau	≤ 75 dB (A)
Gewicht van de apparatuur	≤ 600 kg

SF6-compressor

Parameter	Specificatie
Type compressor	met luchtgekoelde zuiger
Theoretische verplaatsing	6 m3/h
Maximale ontladingsdruk	30 bar
Toegestane ontladingsdruk	28 bar
Minimale toelaatbare zuigdruk	50 mbar
Maximale toelaatbare zuigdruk	5 bar
Maximale uitlaattemperatuur	130°C
Vermogen van de compressor	2.2 kW

Vacuümpomp

Parameter	Specificatie
Pompsnelheid	40 m3/h
Ultieme vacuüm	≤ 0,1 mbar
Kracht	2.2 kW

Bergingstank

Parameter	Specificatie
Containercategorie	Type II
Ontwerpdruk	39 bar
Ontwerptemperatuur	100°C
Volume	600 liter
Vloeistofopslagcapaciteit	600 kg

Werkingsbeginsel

De KSLHRY-18Y/20-63-200MZ ((415V) combineert eenSF6-compressor, vacuümpomp, opslagvat, filtratiesysteem, droogsysteem, kleppen en meetinstrumenten.

Tijdens het terugwinnen van SF6 verhoogt de compressor de druk van het teruggewonnen gas.het gas wordt onder hoge druk vloeibaar gemaakt en opgeslagen in een opslagvat van 600 l.

Tegelijkertijd helpt het filtratie- en droogsysteem het verwijderen vanvocht en vaste deeltjestijdens de behandeling van gas.

Het systeem kan vervolgens de opgeslagen SF6 gebruiken voor het vullen van gas of SF6 via het hoogdrukvulcircuit overbrengen naar externe cilinders.

Automatische PLC-besturing

Het PLC-touchscreenbesturingssysteem biedt speciale werkwijzen voor verschillende SF6-handhavingsprocedures.

De KSLHRY-18Y/20-63-200MZ ((415V) is geschikt voor SF6-gasverwerking tijdens:

• Installatie en inbedrijfstelling van GIS
• Onderhoud van GIS
• Onderhoud van SF6-sluiters
• Onderhoud van de substation
• Vervaardiging van elektrische apparatuur SF6
• SF6-gasterugwinning en -opslag
• SF6-cilindervulling
• Vervanging en reorganisatie van elektrische apparatuur

Het is met name geschikt voor toepassingen waarbijSF6-opslag met grote capaciteit en uitgebreide gasbehandelingsfuncties.

Het standaardpakket omvat:

• 1 × SF6-gasterugwinningsinrichting
• 1 × Gebruikershandleiding
• 1 × Certificaat van overeenstemming
• 1 × 5 m dubbellagige stalen draad gevlochten slang met DN20 zelfverzegelend aansluiting en cilindrische kogelklep aansluiting
• 1 × 10 m dubbellagige stalen draad gevlochten rubber slang met DN20 zelfverzegelende aansluitingen
• 10 × M27 × 1,5 afdichtingspakkingen
• 10 × M36 × 2 afdichtingspakkingen
• 1 × M36 × 2 vrouwelijke draad naar M27 × 1,5 mannelijke draadadapter
• 1 × Schakel
• 1 × regenbestendig deksel

Slangen, connectoren en adapters kunnen ook worden aangepast volgens het GIS, de schakelaar of de interface van de SF6-apparatuur van de klant.

KSTONE is gespecialiseerd inSF6-gasterugwinnings-, manipulatie-, test- en behandelingsapparatuurvoor toepassingen op het gebied van elektriciteitsoverdracht en -distributie.

Onze SF6-gasterugwinningssystemen zijn ontworpen voor verschillende apparatuurcapaciteiten en operationele vereisten, van draagbare terugwinningsinstallaties tot automatische SF6-servicesystemen met een grote capaciteit.

Voor projecten die op maat gemaakte configuraties vereisen, kan KSTONE oplossingen bieden op basis van:

• SF6-gascapaciteit
• Herstelsnelheid
• Volume van de opslagbak
• Stroomvoorziening
• Vacuümvereisten
• Voorschriften voor het vullen van gas
• GIS-interfaces en schakelaars
• Automatische of handmatige bediening

Neem contact op met KSTONE om uw vereisten voor SF6-gasterugwinning te bespreken.

Voor een volledige oplossing voor de behandeling van SF6-gassen kunt u ook geïnteresseerd zijn in:

SF6 Gasterugwinningssystemen
Verken verschillende configuraties voor herstel, stofzuigen, vullen en opslaan.

SF6-gasanalyseurs
Meting van de zuiverheid, het vocht en de ontbindingsproducten van SF6 na onderhoud of gasterugwinning.

SF6 lekdetectoren
Het opsporen van SF6-lekkages van GIS, schakelaars, kleppen en andere SF6-apparatuur.

SF6 vacuümpompsystemen
Speciale vacuümoplossingen voor het evacueren van elektrische apparatuur met SF6.

SF6/N2 Gasmeng- en laadapparatuur
Voor toepassingen waarvoor gecontroleerd SF6/N2-gasmenging en -vulling vereist zijn.

Het is ontworpen voor het terugwinnen, opslaan, stofzuigen, vullen en hanteren van SF6-gas uit GIS, schakelaars en andere met SF6 geïsoleerde elektrische apparatuur.

Het systeem is uitgerust metBergingstank van 600 lmet een aangegeven vloeistofopslagcapaciteit tot 600 kg.

Het systeem gebruikt de hoge druk SF6 compressor om teruggewonnen SF6 in externe cilinders over te brengen.

Nee, het gebruikt eenmet luchtkoelingontworpen en geen externe waterbron vereist.

Ja, het systeem maakt gebruik van een PLC-touchscreen en biedt automatische werkwijzen voor vacuümpomping, recuperatie, vullen en vullen van de cilinder.

Ja, slangen, adapters en connectoren kunnen worden geconfigureerd volgens de GIS- of schakelinterface van de klant.

De standaardconfiguratie gebruikt3-fase 415V, 50Hz voedingsbron.

Op zoek naar een600L SF6-gasterugwinningssysteemvoor GIS-onderhoud, onderhoud van schakelaars of toepassingen op onderstations?

Stuur ons uw apparatuurspanning, SF6 gas hoeveelheid, vereiste opslagcapaciteit, stroomvoorziening en verbinding interface.KSTONE kan voor uw toepassing een geschikte SF6-recuperatie- en gasbehandelingsconfiguratie aanbevelen.

Model: KSLHRY-18Y/20-63-200MZ ((415V)

Neem contact op met KSTONE voor technische specificaties, offerte en aangepaste configuratie.
