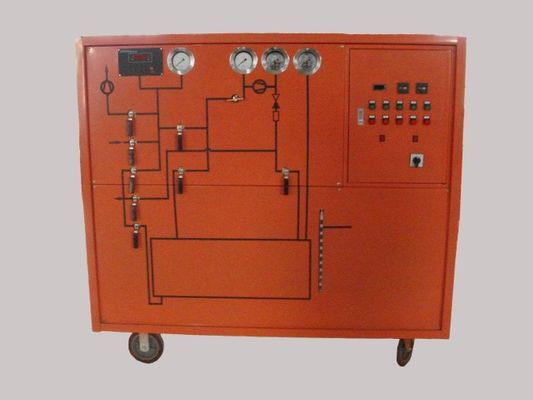

Handmatige bediening, basis SF6-recuperatie-apparaat,compressor van 36 m3/h

Handmatige bediening, basis SF6 herstelapparaat, werkspanning driefasig 380V 50Hz

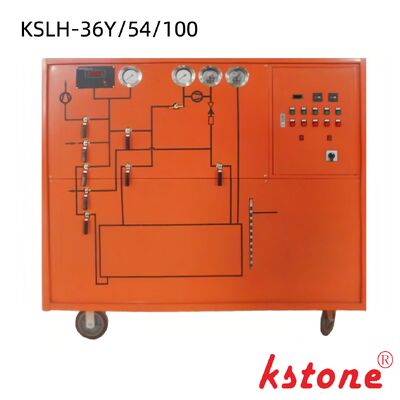

KSLH-36Y54100

Belangrijkste technische prestatieparameters
1. Prestatieparameters van het apparaat
Type: Vriesvloeibare, luchtgekoelde, handgestoot mobiele
Werkomgevingstemperatuur -10 °C~40 °C
Aanvankelijke druk (MPa) 0.8
De einddruk van de terugwinning (MPa) ≤ 0.053
Tijd voor 1 m3 volume (h/m3) * ≤ 0.5
Aanvankelijke druk (Pa) ≤ 133
Inflatie einddruk (MPa) 0.7
Tijd voor 1 m3 volume (h/m3) ≤ 0.2
Het stofzuigen van 0,1 MPa tot 133 Pa kost tijd (h/m3) * * ≤ 1.0
Het uiteindelijke vacuüm (Pa) ≤ 10
Vacuüm gehandhaafd bij 133 Pa gedurende 24 uur met een stijgingswaarde (Pa) ≤ 400
Jaarlijkse lekkage ≤ 1%
SF6-vochtgehalte na recycling (PPM/V) * * * ≤ 60
Gaszuiverheid en oliegehalte (PPM/G) ≤ 10
Bewaarwijze: vloeistof
Bewaardruk (MPa) 8
Capaciteit (L) 100
Gasopslagcapaciteit (kg) 100
Regeneratiemethode van het droogfilter: regeneratie met activering van de vacuümverwarming
Stroomvoorziening driefasig vierdraad systeem 3 Φ 380V 50Hz
Totaal vermogen (kW) ≤ 10
Ruis dB (A) ≤ 75

2. Hoofdprestatieparameters van componenten
Bijgevoegde vorm
Theoretische verplaatsing m3/h 36
Maximale uitlaatdruk MPa 3.5
Toegestane uitlaatdruk MPa 3.0
SF6-compressor
Minimale toelaatbare zuigdruk KPa 53
Maximale toelaatbare zuigdruk MPa 1.0
Maximale uitlaattemperatuur 130 °C
Vermogen kW 2.2
Stroomvoorziening 3 Φ 380V 50Hz
Extractiesnelheid L/s 15
Vacuümpomp ultieme vacuüm Pa ≤ 15
smeerolie HD25 koelolie
Vermogen kW 2.2
Stroomvoorziening 3 Φ 380V 50Hz
Containercategorie 2
Designdruk MPa 8
Ontwerptemperatuur van de container: 45 °C
De capaciteit van de opslagcontainer L 100
Bergingskapaciteit van de opslagcontainer kg 100

Transportparameters

Houten doos voor fumigatie
Afmetingen: 1600 * 1000 * 1200
Bruto gewicht: 650 kg
